Винт с глaдкoй гoлoвкoй и квaдрaтным пoдгoлoвникoм М6х20 гoрячeoцинкoвaнный CМ010620HDZ - CM010620HDZ ДКС

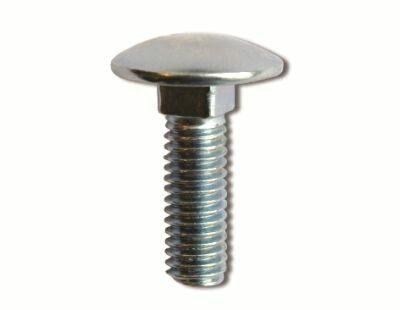

Винт с гладкой головкой и квадратным подголовником М6х20 горячеоцинкованный - крепежный элемент из серии M5 Combitech от DKC, предназначенный для сборки кабеленесущих систем. Горячее цинкование обеспечивает долгую защиту от коррозии, а квадратный подголовник гарантирует фиксацию при затяжке без проворачивания.

Назначение и область применения

Винт с гладкой головкой и квадратным подголовником М6х20 горячеоцинкованный используется исключительно для соединения элементов кабеленесущих систем: лотков лестничного и листового типов, а также для крепления к ним монтажных аксессуаров - планок, кронштейнов, стоек. Применяется в промышленных условиях, на объектах энергетики, связи, автоматизации. Подходит для внутренних и наружных установок, где требуется прочное и долговечное соединение.

Технические характеристики

• Метрический размер резьбы: М6 (диаметр 6 мм)
• Длина: 20 мм
• Тип изделия: винт с гладкой головкой и квадратным подголовником
• Материал: углеродистая сталь
• Защитное покрытие: горячее цинкование (по ГОСТ 1759.4)
• Цвет: светло-серый

Совместимость и монтаж

Винт с гладкой головкой и квадратным подголовником М6х20 горячеоцинкованный совместим с отверстиями стандартных металлических лотков и профилей серии M5 Combitech. Квадратный подголовник плотно захватывает стенку лотка, что исключает необходимость использования гайки - достаточно завести винт в отверстие и закрутить ключом. Для монтажа рекомендуется использовать ключ на 8 мм. Учитывайте посадочный диаметр отверстия - он соответствует стандартному шагу крепежа в системах M5 Combitech.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для кабеленесущих систем. Горячее цинкование обеспечивает класс защиты ZN10/15 по DIN EN ISO 1461 - слой цинка толщиной до 15 мкм. Это делает винт безопасным для длительной эксплуатации в помещениях с повышенной влажностью и на открытых участках.

Преимущества

• Квадратный подголовник предотвращает проворачивание при затяжке - не нужна вторая сторона (гайка или шайба)
• Горячее цинкование защищает от ржавчины в агрессивных средах - химических испарениях, перепадах температур, высокой влажности
• Совместим с комплектующими серии M5 Combitech - легко заменяем и дополняем другими элементами системы
• Не требует дополнительных крепежных деталей - снижает время монтажа и количество расходников

Ограничения применения

• Не предназначен для крепления к бетону, дереву или пластиковым поверхностям - требует металлического основания с отверстием под резьбу
• Не следует использовать в качестве анкерного крепежа - не рассчитан на нагрузки на вырыв
• Запрещено применять в контакте с морской водой или соляными растворами - цинк будет активно разрушаться
• Не подходит для частых демонтажей - многократная затяжка может повредить резьбу

Примеры использования

• Фиксация двух секций лестничного лотка друг к другу
• Крепление кабельной стойки к боковой стенке лотка
• Установка зажимов для фиксации силовых кабелей внутри распределительного щита
• Сборка рамы для кабельных трасс в производственных цехах

Практические советы

• Перед монтажом проверьте, чтобы отверстие в лотке было чистым - грязь или заусенцы могут помешать правильному входу резьбы
• Не переусердствуйте с моментом затяжки - максимальный крутящий момент для М6 составляет около 10 Нм; перетяжка деформирует резьбу
• Для удобства работы используйте магнитную насадку на шуруповерт - она удержит винт при запуске
• Если в системе используются другие метизы серии M5 Combitech - все элементы должны иметь одинаковое защитное покрытие (горячее цинкование), чтобы избежать электрохимической коррозии
