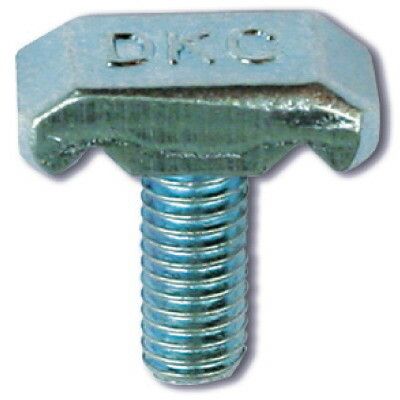

Винт со специальной головкой для проволочного лотка М6х14 | CM060614 DKC ДКС

Винт со специальной головкой для проволочного лотка М6х14 от DKC (ДКС), артикул cm060614, предназначен для надёжного крепления элементов проволочных лотков в электромонтажных системах. Этот крепёж входит в состав комплектов №3 и №5 и обеспечивает прочное соединение без необходимости предварительной нарезки резьбы.

Назначение и область применения

Винт со специальной головкой для проволочного лотка М6х14 применяется исключительно для сборки и монтажа проволочных лотков. Он фиксирует секции лотков друг к другу, крепит лоток к стеновым или потолочным кронштейнам, а также используется для установки системных аксессуаров - например, переходников, поворотов или заглушек. Подходит для промышленных объектов, автоматизированных линий, распределительных щитов и серверных помещений.

Технические характеристики

• Метрический размер резьбы: M6 - соответствует стандартному диаметру отверстий в проволочных лотках;
• Длина: 14 мм - оптимальна для тонкостенных профилей лотков без перегрузки материала;
• Ширина головки: 20 мм - обеспечивает равномерное распределение нагрузки и предотвращает продавливание сетки;
• Материал: сталь - высокая механическая прочность и устойчивость к деформациям;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности;
• Цвет: светло-серый - совпадает с цветовой гаммой лотков серии F5 Combitech;
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию в помещениях с умеренным климатом, включая холодные зоны без постоянного нагрева.

Совместимость и монтаж

Винт совместим с проволочными лотками серии F5 Combitech и другими аналогичными системами с шагом отверстий 25–50 мм. Головка имеет специальную форму - она плотно садится в ячейки лотка, не требует гайки и не проскальзывает при затяжке. Для монтажа достаточно вставить винт в отверстие и закрутить отвёрткой с плоским жалом до упора. Не используйте ударные инструменты - это может повредить покрытие или деформировать сетку лотка.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в промышленных зонах. Цинковое покрытие снижает риск возникновения гальванической коррозии при контакте с медью или алюминием. Климатическое исполнение УХЛ(1,5) гарантирует безопасную работу при температуре от −40C до +40C и относительной влажности до 80% при 25C.

Преимущества

• Не требует дополнительных крепёжных элементов - работает без гаек и шайб;
• Высокая точность размеров - гарантирует плотное соединение без люфтов;
• Цинковое покрытие увеличивает срок службы в средах с колебаниями влажности;
• Упаковка по 50 штук - удобна для крупных монтажных работ и минимизирует расходы на хранение.

Ограничения применения

• Не предназначена для крепления тяжёлых оборудования - только для лотков и аксессуаров весом до 10 кг/м;
• Не рекомендуется использовать в агрессивных средах: химических цехах, морских портах, на открытых площадках без защиты;
• Запрещено применять вместо болтов с гайками там, где требуется регулируемое натяжение или демонтаж без повреждения лотка.

Примеры использования

• Фиксация двух участков проволочного лотка при удлинении трассы;
• Крепление лотка к вертикальному кронштейну через отверстие в боковой стенке;
• Установка заглушки или поворота на конце лотка с помощью комплекта №5;
• Сборка многоуровневой системы лотков в серверной комнате.

Практические советы

• Перед монтажом проверьте, что отверстие в лотке не деформировано - иначе винт будет плохо входить;
• Не перетягивайте винт - при чрезмерном усилии головка может сломаться или выдавить металл лотка;
• Для массового монтажа используйте отвёртки с регулируемым моментом - это сохраняет целостность покрытия;
• Храните упаковку в сухом месте - даже цинковое покрытие не защищает от длительного воздействия воды.
