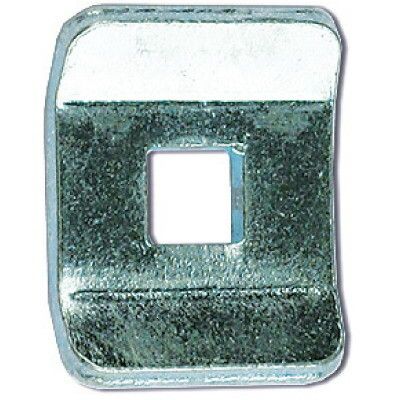

Шайба соединение проволoчного лотка (в соединении с винтом М6х20) - CM170600 ДКС

Шайба для соединения проволочного лотка (в соединении с винтом М6х20) (нижняя) от бренда DKC (ДКС), артикул cm170600, предназначена для надёжного крепления элементов проволочного лотка в системах F5 Combitech. Эта шайба обеспечивает равномерную передачу нагрузки при сборке, снижает риск повреждения поверхности лотка и совместима с типовыми крепежными комплектами.

Назначение и область применения

Шайба применяется исключительно в паре с винтом М6×20 для соединения секций проволочного лотка друг с другом, а также для фиксации лотка к монтажным планкам, кронштейнам и другим аксессуарам системы F5 Combitech. Она является частью стандартных крепежных комплектов №1 и №4. Подходит для установки в производственных помещениях, на объектах автоматизации, в телекоммуникационных и распределительных системах.

Технические характеристики

• Размер резьбы: M6 - соответствует стандартному винту М6×20, используемому в системе F5 Combitech;
• Внутренний диаметр: 7 мм - позволяет свободно проходить винту без заеданий;
• Наружный диаметр: 24,25 мм - оптимальная площадь опоры для распределения усилия;
• Толщина: 5,7 мм - достаточна для жесткости и предотвращения деформации при затяжке;
• Материал: сталь - обеспечивает прочность и долговечность;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности;
• Цвет: светло-серый - соответствует цветовой гамме всей серии F5 Combitech;
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию в закрытых помещениях с умеренным климатом, включая условия с колебаниями температуры и влажности;
• Фасовка: 50 штук в упаковке - удобно для заказа партиями и хранения на складе.

Совместимость и монтаж

Шайба совместима только с винтами М6×20, рекомендованными производителем для системы F5 Combitech. Установка выполняется следующим образом: винт проходит через верхнюю часть лотка, затем шайба одевается сверху, после чего фиксируется гайкой. Шайба располагается с нижней стороны соединения - именно поэтому она обозначена как «нижняя». Не заменяйте её другими шайбами - некорректный размер может привести к перекосу, ослаблению крепления или повреждению проволочной сетки лотка.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Климатическое исполнение УХЛ(1,5) гарантирует безопасную работу в помещениях с контролируемой средой. Гальваническое цинкование соответствует нормам DIN EN ISO 4042.

Преимущества

• Обеспечивает равномерное распределение нагрузки на проволочную сетку лотка, предотвращая местные деформации;
• Цинковое покрытие увеличивает срок службы даже при частой влажной уборке помещений;
• Стандартные размеры позволяют использовать шайбу без доработок - просто вставьте и затяните;
• Совместима с официальными крепежными наборами №1 и №4 - не требует дополнительного подбора компонентов.

Ограничения применения

• Не предназначена для использования вне системы F5 Combitech - несовместима с винтами других размеров;
• Не подходит для открытых участков, где возможны постоянные осадки или контакт с агрессивными химическими веществами - хотя есть цинкование, но не рассчитана на экстремальные условия;
• Не следует применять вместо пружинных или плоских шайб в случаях, когда требуется демпфирование вибраций - эта шайба не имеет амортизирующих свойств.

Примеры использования

• Соединение двух прямых секций проволочного лотка на конвейерной линии;
• Крепление лотка к стене через металлический кронштейн;
• Фиксация лотка к потолочному профилю в серверной комнате;
• Сборка ответвлений и переходов в системе управления кабелями на заводе.

Практические советы

• Перед монтажом проверяйте, что винт М6×20 полностью проходит через шайбу - если возникает сопротивление, возможно, шайба деформирована или загрязнена;
• Не переусердствуйте при затяжке - избыточный момент может сплющить проволочные ячейки лотка; достаточно плотного контакта без перегрузки;
• Храните упаковку в сухом месте - даже с цинкованием длительный контакт с влагой может вызвать белые пятна на поверхности;
• При использовании нескольких шайб в одном соединении - всегда используйте одинаковые по размеру и типу, чтобы избежать перекоса.
