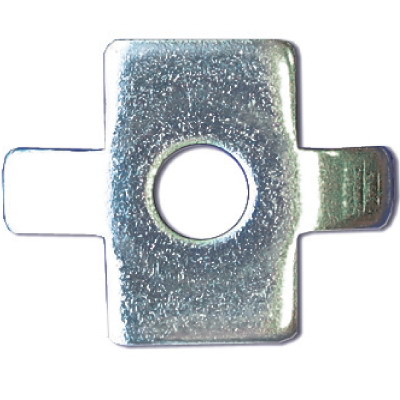

Шайба соединение проволочного лотка (в соединении с винтом М6х20) четырехлепестковая - CM180600 ДКС

Шайба четырехлепестковая для соединения проволочного лотка (в соединении с винтом М6х20) (упаковка 50 штук) от бренда DKC (ДКС) - специализированный крепежный элемент для сборки проволочных кабеленесущих систем. Артикул cm180600 обеспечивает надежное и быстрое соединение лотков без сварки, входя в состав крепежного комплекта №1.

Назначение и область применения

Шайба четырехлепестковая предназначена для механического соединения элементов проволочного лотка - например, прямых участков, углов, ответвлений. Она работает совместно с винтом М6×20, фиксируя лотки друг к другу или к монтажным планкам, кронштейнам и другим аксессуарам. Применяется в системах кабеленесущих конструкций на объектах промышленной автоматизации, энергетики, транспорта и логистики.

Технические характеристики

• Размер резьбы: M6 - соответствует стандартному винту М6×20, используемому в комплектах DKC F5 Combitech;
• Внутренний диаметр: 7 мм - позволяет свободно проходить винту без перекосов;
• Наружный диаметр: 22 мм - обеспечивает достаточную площадь опоры на поверхности лотка;
• Толщина: 4 мм - гарантирует жесткость и сопротивление деформации при затяжке;
• Материал: сталь - высокая прочность на срез и растяжение;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию в помещениях с температурой от −40C до +40C и относительной влажностью до 98% при 25C;
• Цвет: светло-серый - характерный цвет гальванизированной стали, легко идентифицируется в собранной системе;
• Количество в упаковке: 50 штук - удобная партия для крупных монтажных работ.

Совместимость и монтаж

Шайба четырехлепестковая совместима исключительно с винтами М6×20, рекомендованными производителем для серий F5 Combitech. Установка выполняется следующим образом: винт продевается через отверстие в лотке, затем через шайбу, после чего закручивается гайкой. Четыре лепестка шайбы запираются в перфорации лотка, предотвращая проворачивание и самопроизвольное ослабление крепления. Шайба не требует дополнительных инструментов - достаточно обычного ключа или отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и EN 61537 для кабеленесущих систем. Цинковое покрытие соответствует классу защиты Zn 8/10 по ISO 1461, что обеспечивает долговечность в условиях промышленной эксплуатации. Климатическое исполнение УХЛ(1,5) подтверждает соответствие нормам для помещений с умеренным климатом и возможными колебаниями влажности.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия лотка;
• Фиксация лепестками - предотвращает раскручивание даже при вибрациях оборудования;
• Высокая ремонтопригодность - можно заменить одну шайбу без демонтажа всей секции;
• Совместимость с комплектом №1 - упрощает планирование и заказ компонентов;
• Цинковое покрытие - увеличивает срок службы в сравнении с некрасящими аналогами.

Ограничения применения

• Не применяется с винтами других размеров - M5 или M8 не подходят;
• Не предназначен для наружной установки без дополнительной защиты - хотя покрытие устойчиво, длительное воздействие осадков и солевых растворов может вызвать коррозию;
• Не используется для крепления тяжелых нагрузок выше расчетных значений лотка - шайба лишь фиксирует, но не усиливает несущую способность;
• Не подходит для взрывоопасных зон - материал и покрытие не имеют взрывозащитной сертификации.

Примеры использования

• Сборка прямых участков проволочного лотка на конвейерной линии;
• Крепление лотка к металлическим кронштейнам в распределительном щите;
• Создание вертикальных переходов между этажами в производственных корпусах;
• Монтаж ответвлений от основного трассирования к станкам и пультам управления.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в лотке имели диаметр не менее 7 мм - иначе шайба не войдет;
• Затягивайте винт равномерно, без перегрузки - чрезмерный момент может сломать лепестки;
• Для больших объемов работ используйте упаковку по 50 штук - экономичнее, чем покупка меньших партий;
• Храните в сухом месте - даже с цинковым покрытием, длительное хранение во влажной среде может привести к белому налету (цветению цинка);
• При использовании в составе крепежного комплекта №1 - соблюдайте последовательность: лоток → шайба → винт → гайка.
