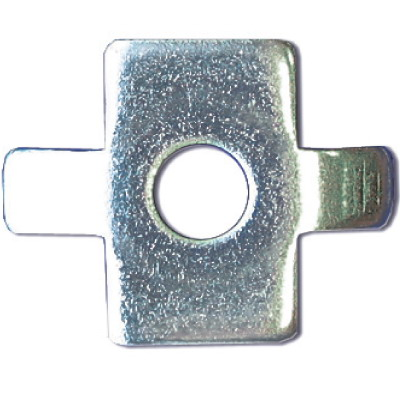

Шайба четырехлепестковая для соединения проволочного лотка с винтом М6х20 inox - CM180600inox ДКС

Шайба четырехлепестковая для соединения проволочного лотка с винтом М6х20 из нержавеющей стали от DKC (ДКС), артикул cm180600inox - надежный элемент крепления для сборки проволочных лотков в условиях повышенной влажности, химической агрессии или температурных перепадов. Изготовлена из нержавеющей стали AISI 304, обеспечивает долгий срок службы и совместима с крепежными комплектами серии F5 Combitech.

Назначение и область применения

Шайба четырехлепестковая предназначена для фиксации проволочных лотков друг к другу, к стеновым или потолочным кронштейнам, а также для сборки специальных аксессуаров - поворотов, переходов, ответвлений. Она работает в паре с винтом М6×20, распределяя нагрузку на поверхность лотка и предотвращая деформацию сетчатой структуры. Подходит для установки в промышленных помещениях, цехах, серверных, энергообъектах и других зонах с высокими требованиями к прочности и коррозионной стойкости.

Технические характеристики

• Материал: нержавеющая сталь AISI 304
• Размер резьбы: М6 (совместима с винтами М6х20)
• Внутренний диаметр: 7 мм - точно соответствует диаметру стержня винта М6
• Наружный диаметр: 22 мм - обеспечивает достаточную площадь опоры на проволочный лоток
• Толщина: 4 мм - гарантирует жесткость и устойчивость к деформации
• Цвет: светло-серый - естественный цвет нержавеющей стали
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температурах от −50C до +40C, в условиях повышенной влажности и запыленности
• Количество в упаковке: 50 штук

Совместимость и монтаж

Шайба четырехлепестковая совместима исключительно с винтами М6х20 и применяется только в связке с проволочными лотками серии F5 Combitech от DKC. Для монтажа:

• Заготовьте отверстие в лотке - шайба проходит через него свободно;
• Вставьте шайбу внутрь лотка так, чтобы четыре лепестка легли на сетку;
• Снаружи закрутите винт М6х20 - лепестки деформируются и плотно зафиксируют шайбу внутри лотка;
• Не используйте другие типы винтов - риск проскальзывания или разрушения резьбы.

Подходит для ручной затяжки - не требует специнструмента.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51978-2014 для металлических крепежных элементов в электроустановках. Нержавеющая сталь AISI 304 не выделяет токсичных веществ, безопасна при контакте с пищевыми продуктами и медицинским оборудованием. Климатическое исполнение УХЛ(1,5) позволяет применять шайбу в холодильных камерах, на открытых участках трасс и в помещениях с частыми мойками.

Преимущества

• Высокая коррозионная стойкость - не ржавеет даже при постоянном контакте с водой, маслом, щелочами и кислотами
• Срок службы в 1,5–3 раза выше, чем у оцинкованных аналогов
• Автоматическая фиксация - лепестки самозапираются при затяжке винта, не требуют сварки или клепки
• Экономия времени - не нуждается в подготовке отверстий или использовании гайки
• Стабильная работа при температурных колебаниях - не теряет форму при нагреве до +40C

Ограничения применения

• Не подходит для крепления к сплошным поверхностям - требуется именно проволочный лоток с ячеистой структурой
• Не рекомендуется использовать с винтами длиннее М6х20 - возможна недостаточная фиксация лепестков
• Не предназначен для работы при температурах выше +40C - материал сохраняет механические свойства только в рамках указанного климатического исполнения
• Не заменяет основные несущие элементы - применяется только как вторичный крепеж в составе системы

Примеры использования

• Фиксация горизонтального лотка к вертикальному стоевому профилю в серверной комнате
• Сборка углового переходника между двумя секциями лотка на производстве
• Крепление лотка к боковой стенке шкафа управления в химическом цехе
• Установка кронштейнов для подвесных кабельных маршрутов в условиях повышенной влажности (например, на мясокомбинате)

Практические советы

• Перед монтажом проверьте, что отверстие в лотке не расширено - иначе шайба будет болтаться
• Не затягивайте винт слишком сильно - достаточно усилия рук; переусилие может сломать лепестки
• Для длительных трасс рекомендуется использовать шайбу в каждом пятом отверстии - этого достаточно для равномерного распределения нагрузки
• Храните в сухом месте - хотя материал нержавеющий, грязь и песок могут забивать лепестки и снижать эффективность фиксации
• Комплект №1 от DKC уже содержит эту шайбу - перед самостоятельной закупкой проверьте наличие в наборе
