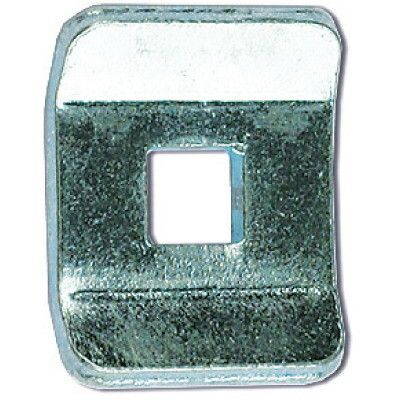

Шайба для соединения проволочного лотка (в соединении с винтом М6х20) гор. оцинк. (уп.50шт) DKC CM170600HDZ ДКС

Шайба для соединения проволочного лотка (в соединении с винтом М6х20) горячеоцинкованная от DKC (ДКС), артикул cm170600hdz, предназначена для надёжного крепления элементов проволочного лотка в промышленной автоматизации и распределении кабельных трасс. Эта шайба входит в состав крепёжных комплектов №1 и №4 и обеспечивает долговечное соединение даже в агрессивных средах благодаря защите горячим цинком.

Назначение и область применения

Шайба для соединения проволочного лотка (в соединении с винтом М6х20) горячеоцинкованная применяется для:

• соединения секций проволочных лотков друг с другом;
• крепления лотка к опорам, стенам, потолкам через монтажные аксессуары;
• сборки специализированных элементов системы - поворотов, ответвлений, переходников.

Изделие работает в паре с винтом М6×20 и является частью стандартизированных крепёжных наборов №1 и №4 от DKC. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, логистики и других зонах с высокой влажностью или риском коррозии.

Технические характеристики

• Внутренний диаметр: 7 мм - соответствует диаметру стержня винта М6;
• Размер резьбы: M6 - совместима с винтами и болтами этой резьбы;
• Наружный диаметр: 24,25 мм - достаточен для равномерного распределения нагрузки на поверхность лотка;
• Толщина: 5,7 мм - обеспечивает жесткость и сопротивление деформации;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Защитное покрытие: горячее цинкование - слой цинка толщиной до 80 мкм, защищающий от коррозии;
• Цвет: светло-серый - характерный цвет оцинкованной стали после охлаждения;
• Тип изделия: метизы и крепёжные изделия - классифицируется как фиксирующий элемент;
• Упаковка: 50 штук в одной упаковке - удобна для закупки и хранения на складе.

Совместимость и монтаж

Шайба для соединения проволочного лотка (в соединении с винтом М6х20) горячеоцинкованная совместима исключительно с винтами М6×20. Не используйте другие размеры - это нарушит плотность соединения и снижает надёжность всей системы.

При монтаже:

• вставьте шайбу между головкой винта и поверхностью лотка;
• затяните винт до упора - не перетягивайте, чтобы не деформировать проволочные элементы;
• для сборки крепёжных комплектов №1 и №4 используйте только рекомендованную комбинацию деталей от DKC.

Не требует предварительной подготовки поверхности - можно использовать сразу после вскрытия упаковки.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для металлических крепёжных элементов в промышленном применении. Горячее цинкование соответствует ГОСТ 1759.0–85 и ISO 1461. Шайба не содержит свинца, кадмия и других запрещённых веществ, безопасна для работы в закрытых помещениях.

Преимущества

• Высокая стойкость к коррозии - особенно важна во влажных, пыльных или химически активных средах;
• Увеличенная площадь контакта (наружный диаметр 24,25 мм) снижает давление на тонкие стенки лотка;
• Стандартная геометрия - легко заменить в случае необходимости, совместима с другими изделиями F5 Combitech;
• Оцинкованная поверхность не требует дополнительной защиты - экономит время на обслуживание.

Ограничения применения

• Не предназначен для использования с винтами другой резьбы - например, М8 или М5 - возможен проскальзывание и разрушение резьбы;
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +120 C - цинк начинает окисляться;
• Не рекомендуется для монтажа в морской зоне с повышенной солёностью воздуха - хотя цинк защищает, длительное воздействие соли может вызвать белую коррозию;
• Не заменяет пружинные или зубчатые шайбы - не рассчитана на вибрационные нагрузки без дополнительных средств фиксации.

Примеры использования

• Сборка кабельных трасс на заводе по производству пищевых продуктов - где требуется частая мойка оборудования;
• Фиксация лотков в подземных тоннелях метро - там, где есть конденсат и высокая влажность;
• Подключение лотков к профильным направляющим в распределительных щитах;
• Монтаж систем управления на нефтегазовых платформах - где важно сохранить целостность креплений при колебаниях температуры.

Практические советы

• Перед монтажом проверьте, что винт М6×20 имеет такую же степень прочности (например, 8.8) - иначе соединение будет слабым;
• Храните шайбы в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с водой;
• При использовании в комплекте №1/№4 всегда берите оригинальные компоненты DKC - смешивание с аналогами может нарушить допустимую нагрузку;
• Если лоток изготовлен из алюминия - убедитесь, что шайба не создаёт гальваническую пару; в этом случае лучше использовать пластиковую прокладку;
• Запасайтесь шайбами заранее - они расходуются быстрее, чем кажется, особенно при масштабной прокладке трасс.
