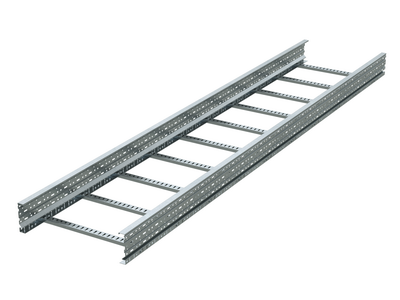

Лоток лестничный U5 Combitech L6000 200х150 мм, лонжерон DKC (ДКС) ULM652ZL

Лоток лестничный 200х150х6000х1,5мм, лонжерон, цинк-ламельный от DKC (ДКС), артикул ulm652zl, предназначен для прокладки силовых и контрольных кабелей на протяжённых участках с высокими механическими нагрузками - в промышленных зонах, на верфях, в портах и крупных складах. Его усиленная конструкция и цинк-ламельное покрытие обеспечивают долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток лестничный 200х150х6000х1,5мм, лонжерон, цинк-ламельный используется там, где требуется надёжная фиксация большого количества кабелей на больших расстояниях между опорами. Подходит для прокладки кабелей на пролётах до 9 метров. Применяется в энергетике, судостроении, логистических комплексах, на заводах с высокой влажностью и химической активностью среды. Благодаря открытой конструкции и перфорированным стенкам - удобен для осмотра, замены и модификации трассы без демонтажа.

Технические характеристики

• Габариты: ширина 200 мм, высота 150 мм, длина 6000 мм
• Толщина материала: 1,5 мм
• Материал: нержавеющая сталь
• Тип ступеней: перфорированный профиль
• Расстояние между ступеньками: 300 мм
• Полезное сечение: 26 000 мм2
• Тип бокового профиля: открытый профиль
• Фиксация ступеней: полностью заклепана - исключает ослабление при вибрации
• Защитное покрытие: цинк-ламельное - повышает коррозионную стойкость на 30–40% по сравнению с обычным цинком той же толщины
• Наличие крышки: да - защищает от пыли, влаги и случайного контакта
• Перфорированная боковая стенка: да - обеспечивает естественную вентиляцию и снижает вес
• Исполнение: усиленное - рассчитано на повышенные механические нагрузки
• Цвет: серый

Совместимость и монтаж

Лоток лестничный 200х150х6000х1,5мм, лонжерон, цинк-ламельный совместим с креплениями серии U5 Combitech: кронштейнами, подвесами и переходниками от DKC. Монтаж выполняется на несущих конструкциях с шагом опор до 9 метров. Для установки требуются болты M8–M10 и гайки с шайбами. Крышка крепится на защёлках - легко открывается без инструментов. Перфорированные боковые стенки позволяют использовать лоток как элемент системы заземления - достаточно приварить или затянуть перемычку между секциями.

Безопасность и стандарты

Лоток лестничный 200х150х6000х1,5мм, лонжерон, цинк-ламельный соответствует ГОСТ 30546.1-98 по сейсмоустойчивости. Сертифицирован Российским морским регистром судоходства - допущен к применению на судах и береговой инфраструктуре портов. Цинк-ламельное покрытие прошло тестирование на ускоренную коррозию по методике ASTM B117 - выдерживает более 1000 часов без образования белого налёта.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые кабельные пучки без прогиба
• Цинк-ламельное покрытие - устойчиво к солевому туману, щелочам и влажному воздуху
• Заклепанная конструкция - не требует обслуживания, не ослабевает при вибрации
• Открытая форма + крышка - сочетание доступа и защиты
• Перфорация боковых стенок - снижает массу и улучшает теплоотвод
• Стандартная длина 6 м - минимизирует количество стыков при прокладке

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием концентрированных кислот (например, серной или соляной) - нержавеющая сталь может подвергнуться точечной коррозии. Также не следует применять в условиях температур выше +80 C длительно - риск деформации покрытия. Недопустимо использование в качестве несущего элемента для оборудования - только для кабельных трасс.

Примеры использования

• Прокладка силовых кабелей на промышленном конвейере в пищевой промышленности
• Кабельная трасса вдоль причальной стены морского терминала
• Распределение сигналов управления на судне - согласно требованиям Российского морского регистра
• Обвязка технологического оборудования на нефтеперерабатывающем заводе
• Подключение систем автоматизации в складском комплексе с высокой запылённостью

Практические советы

• При монтаже на длинных пролётах используйте поддерживающие кронштейны через каждые 3–4 метра - особенно при большой плотности кабелей
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с крепёжными элементами
• Для герметизации стыков между секциями применяйте специальные заглушки или силиконовый состав - предотвращает попадание влаги
• При необходимости резки - используйте алмазный диск или ножницы по металлу; после резки обработайте кромки противокоррозийным спреем
• Учитывайте ширину лотка 200 мм - при прокладке кабелей с большим радиусом изгиба выбирайте модели с увеличенным внутренним пространством
• Артикул ulm652zl - совместим с другими компонентами серии U5 Combitech от DKC - можно собирать единую систему без адаптеров
