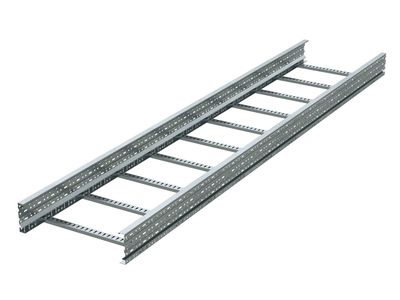

Лоток лестничный 400х150 L3000 сталь 2мм тяжелый (лонжерон) гор. оцинк. DKC ULH354HDZ ДКС

Лоток лестничный 400х150х3000х2мм, горячеоцинкованный от DKC (ДКС), артикул ulh354hdz, предназначен для надежной прокладки силовых и управляющих кабелей на протяженных участках с высокими механическими нагрузками - в промышленных зонах, на верфях, в портах и складах. Его усиленная конструкция и защитное покрытие позволяют использовать его в агрессивных и влажных средах.

Назначение и область применения

Лоток лестничный 400х150х3000х2мм, горячеоцинкованный применяется там, где требуется прочная, долговечная и легко обслуживаемая кабельная трасса. Подходит для прокладки кабелей на пролетах до 9 метров. Часто используется в:

• промышленных цехах с тяжелым оборудованием;
• морских терминалах и верфях;
• энергообъектах и распределительных пунктах;
• складских комплексах с высокой плотностью кабельных трасс;
• объектах с повышенной влажностью и химической агрессивностью окружающей среды.

Технические характеристики

• Размеры: ширина 400 мм, высота 150 мм, длина 3000 мм, толщина материала 2 мм.
• Материал: нержавеющая сталь - обеспечивает прочность и коррозионную стойкость базовой конструкции.
• Защитное покрытие: горячее цинкование - защищает металл от ржавчины, особенно важна в условиях влажности и соленого воздуха.
• Ступени: перфорированный профиль, шаг 300 мм - удобен для фиксации кабелей и вентиляции.
• Фиксация ступеней: полностью заклепана - исключает ослабление соединений при вибрации и нагрузках.
• Полезное сечение: 52 000 мм2 - позволяет размещать значительный объем кабелей без перегрузки.
• Исполнение: усиленное - увеличенная жесткость и несущая способность до 290 кг/м на пролете 1,5 м.
• Боковые профили: открытые, перфорированные - обеспечивают легкий доступ к кабелям и естественную вентиляцию.
• Крышка: есть - защищает кабели от пыли, механических воздействий и случайного контакта.
• Цвет: серый - стандартный цвет оцинкованной стали после пассивации.
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от −60C до +40C, в условиях повышенной влажности, соленого тумана и атмосферных осадков.

Совместимость и монтаж

Лоток лестничный 400х150х3000х2мм, горячеоцинкованный совместим с комплектующими серии U5 Combitech: углы, переходники, крепления, опоры и крышки. Монтаж выполняется на кронштейнах или подвесах с шагом не более 3 м. Для прямых участков рекомендуется использовать крепления через каждые 1,5–2 м. На изгибы и ответвления применять специальные элементы серии U5 Combitech - они сохраняют целостность кабелей и равномерно распределяют нагрузку. Крышка крепится на защелках - не требует инструментов для демонтажа.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости - выдерживает сейсмические воздействия до 8 баллов.
• Произведено в соответствии с требованиями Российского морского регистра судоходства - допущен к использованию на морских и речных объектах.
• Горячее цинкование соответствует ISO 1461 - толщина слоя цинка достаточна для защиты в течение 20+ лет в агрессивной среде.

Преимущества

• Высокая несущая способность - можно прокладывать тяжелые пучки кабелей без прогиба.
• Открытая конструкция - быстрый визуальный контроль состояния кабелей и легкий доступ для ремонта.
• Перфорированные стенки - снижают нагрев кабелей за счет естественной циркуляции воздуха.
• Заклепанная сборка - исключает ослабление соединений при вибрации оборудования.
• Крышка - защищает от внешних факторов, не препятствуя обслуживанию.
• Устойчивость к коррозии - благодаря сочетанию нержавеющей стали и горячего цинка, срок службы превышает 25 лет в суровых условиях.

Ограничения применения

• Не предназначена для прокладки в местах постоянного погружения в воду - хотя цинк защищает, длительное нахождение под водой может вызвать электрохимическую коррозию.
• Не следует использовать в средах с высокой концентрацией кислот (например, серная кислота) - нержавеющая сталь устойчива, но не ко всем типам агрессивных веществ.
• При монтаже на больших пролетах (>6 м) необходимо рассчитывать прогиб и дополнительно укреплять опоры - максимальная грузоподъемность достигается только при шаге ≤1,5 м.
• Крышка не является герметичной - не заменяет IP-защиту, не подходит для взрывоопасных зон без дополнительных решений.

Примеры использования

• На судостроительном заводе - прокладка кабелей управления двигателями и системами связи вдоль причальных эстакад.
• На нефтебазе - трассировка силовых кабелей к насосным станциям в условиях повышенной влажности и паров нефтепродуктов.
• В логистическом центре - организация кабельной системы для автоматизации склада с множеством конвейеров и датчиков.
• На тепловой электростанции - прокладка кабелей к щитам управления в помещении с высокой запыленностью и колебаниями температуры.

Практические советы

• При заказе учитывайте длину 3000 мм - для прокладки на пролетах больше 3 м потребуется несколько секций с соединением.
• Для кабелей большого диаметра проверьте соответствие полезного сечения 52 000 мм2 - не перегружайте лоток.
• При монтаже на металлические конструкции используйте изоляционные прокладки - предотвратите гальваническую коррозию между сталью и цинком.
• При работе в холодном климате (до −40C) избегайте ударных нагрузок на лоток - материал становится менее пластичным.
• Проверяйте наличие крышки перед установкой - она обязательна для соблюдения норм безопасности в общественных и промышленных зонах.
• Артикул ulh354hdz - совместим с другими изделиями серии U5 Combitech; все комплектующие должны быть того же производителя - DKC (ДКС) - для гарантии совпадения геометрии и качества.
