Вертикальная лестница 400, L 3м, горячий цинк - UVC304HDZ ДКС

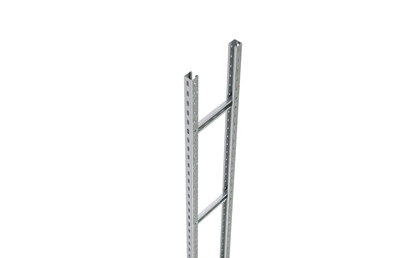

Лестница вертикальная 400х3000мм, горячеоцинкованная от DKC (ДКС), артикул uvc304hdz, предназначена для вертикальной прокладки силовых и управляющих кабелей на промышленных объектах. Её прочная перфорированная конструкция и защитное цинкование делают её надёжным решением для агрессивных и влажных сред.

Назначение и область применения

Лестница вертикальная 400х3000мм, горячеоцинкованная используется для прокладки кабелей в вертикальном направлении там, где требуется высокая механическая прочность и долговечность. Подходит для установки на промышленных предприятиях, верфях, портовых терминалах, складах и других объектах с высокими нагрузками и воздействием внешней среды. Применяется исключительно для вертикальной трассировки - не предназначен для горизонтальной прокладки.

Технические характеристики

• Высота лотка: 41 мм
• Ширина лотка: 400 мм
• Общая длина: 3000 мм
• Материал: сталь
• Защитное покрытие: горячее цинкование
• Тип ступени: перфорированный профиль
• Тип боковой стенки: открытый профиль, перфорированный
• Расстояние между перекладинами: 600 мм
• Цвет: серый
• Серия: U5 Combitech
• Артикул: uvc304hdz

Совместимость и монтаж

Лестница вертикальная 400х3000мм, горячеоцинкованная совместима с фланцами, кронштейнами и креплениями серии U5 Combitech. Для монтажа требуются болты M8–M10 и стандартные крепёжные элементы, подходящие для толщины стали 2–3 мм. Установка выполняется с помощью опорных конструкций, закрепляемых к несущим элементам здания. Расстояние между точками крепления - не более 2,5 м. Перед монтажом проверьте соответствие посадочного отверстия в крепёже диаметру перфораций (стандартный шаг 600 мм).

Безопасность и стандарты

Изделие соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Горячее цинкование обеспечивает защиту от коррозии в соответствии с ISO 1461. Конструкция выдерживает нагрузки до 9 м пролёта без прогиба, что подтверждено испытаниями производителя.

Преимущества

• Высокая несущая способность за счёт жёсткой перфорированной конструкции
• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с окрашенной сталью
• Открытая форма и перфорация позволяют легко контролировать состояние кабелей и проводить обслуживание без демонтажа
• Подходит для установки в местах с высокой влажностью, химическими выбросами и температурными колебаниями
• Совместимость с аксессуарами серии U5 Combitech - возможность создания сложных маршрутов с поворотами и переходами

Ограничения применения

• Не предназначена для горизонтального монтажа - при использовании в таком режиме возможен прогиб и деформация
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться при длительном воздействии
• Максимальная длина пролёта - 9 м; при больших расстояниях требуется усиление промежуточными опорами
• Не является герметичной конструкцией - не подходит для защиты кабелей от попадания воды или пыли в виде замкнутой трассы

Примеры использования

• Вертикальная прокладка кабелей питания и управления между этажами промышленного цеха
• Кабельные трассы на причалах и в судоремонтных мастерских - устойчивость к солёному воздуху и влаге
• Электрооборудование в логистических комплексах с высокой запылённостью
• Системы автоматизации на нефтегазовых платформах

Практические советы

• При заказе учитывайте, что длина лестницы 3000 мм - для многократных подъёмов используйте несколько секций с соединением через муфты
• Для снижения риска повреждения изоляции кабелей используйте мягкие вставки или пластиковые протекторы на острых кромках
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделывайте их специальным составом на основе цинка
• Не допускайте перегрузки - суммарный вес кабелей на одном участке не должен превышать 15 кг/м
• Для удобства сборки комплектуйте лестницу вертикальную 400х3000мм, горячеоцинкованную с угловыми переходниками и крепёжными планками серии U5 Combitech
