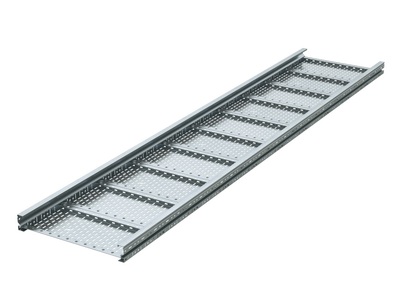

Лоток листовой U5 Combitech 400х100, 2мм, лонжерон DKC (ДКС) USH314HDZ

Лоток кабельный листовой перфорированный 400х100х3000х2мм, лонжерон, горячеоцинкованный от DKC (ДКС), артикул ush314hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокой нагрузкой и агрессивной средой. Этот лоток относится к серии U5 Combitech и отличается усиленной конструкцией и долговечным защитным покрытием.

Назначение и область применения

Лоток кабельный листовой перфорированный 400х100х3000х2мм, лонжерон, горячеоцинкованный используется там, где требуется высокая механическая прочность и длительная эксплуатация в сложных условиях. Подходит для прокладки кабелей на больших пролетах - например, между опорами, вдоль потолков или на эстакадах. Применяется на промышленных предприятиях, верфях, портовых терминалах, складах, энергообъектах и других местах с повышенной влажностью, запыленностью или риском коррозии.

Технические характеристики

• Размеры: ширина 400 мм, высота 100 мм, длина 3000 мм
• Толщина стали: 2 мм - обеспечивает жесткость и устойчивость к деформации
• Полезное сечение: 32 000 мм2 - достаточное пространство для группировки большого количества кабелей
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при повреждении поверхности
• Перфорация: боковые стенки и монтажные зоны - позволяют легко фиксировать кабели и крепить лоток к конструкциям
• Усиленное исполнение - увеличенная несущая способность по сравнению с обычными лотками
• Огнестойкость - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +50C, в условиях повышенной влажности, соленого воздуха и атмосферного воздействия
• Цвет: серый - стандартный цвет оцинкованной стали
• Исполнение: без разъема - требует сборки на месте

Совместимость и монтаж

Лоток кабельный листовой перфорированный 400х100х3000х2мм, лонжерон, горячеоцинкованный собирается из двух параллельных лонжеронов с поперечными траверсами. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или несущим конструкциям с помощью болтов, хомутов или кронштейнов. Для соединения нескольких секций рекомендуется использовать специальные муфты или болтовые стыки - сам лоток не имеет встроенных разъемов. Учитывайте посадочные размеры: расстояние между точками крепления должно соответствовать шагу перфорации (обычно 50–100 мм). На пролетах до 6 м допускается нагрузка до 170 кг/м, на 9 м - до 70 кг/м.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 30546.1-98 по сейсмоустойчивости и прошел проверку Российским морским регистром судоходства. Это подтверждает его пригодность для использования на судах, причалах и в других объектах с высокими требованиями к безопасности. Горячее цинкование соответствует ISO 1461, что гарантирует равномерное и толстое покрытие. Огнестойкость обеспечивается за счет отсутствия горючих материалов в конструкции.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Вентилируемая конструкция - снижает нагрев кабелей, предотвращает перегрев
• Долговечность - горячее цинкование защищает от ржавчины даже в морском климате
• Простой доступ к кабелям - можно легко осмотреть, заменить или добавить провода без демонтажа
• Сейсмостойкость - сохраняет целостность при вибрациях и ударных нагрузках
• Экономия времени на монтаже - перфорация ускоряет установку креплений

Ограничения применения

Не применяется в условиях постоянного погружения в воду - хотя цинк защищает от влаги, он не рассчитан на длительное подводное использование. Также не следует использовать в средах с высокой концентрацией кислот или щелочей - цинк может разрушаться при pH ниже 5 или выше 12. Лоток не предназначен для прокладки взрывоопасных кабелей без дополнительной защиты. Отсутствие разъема требует ручной сборки - не подходит для быстрого монтажа в условиях ограниченного времени без инструментов.

Примеры использования

• Прокладка силовых кабелей на заводе по производству оборудования
• Кабельные трассы в портовых кранах и на причальных комплексах
• Подвесные лотки в складских ангарах с высокой влажностью
• Кабельные системы на судах и морских платформах
• Трассы в холодильных цехах с частыми перепадами температур

Практические советы

• При монтаже на пролетах более 6 м используйте дополнительные поддерживающие кронштейны - даже усиленный лоток может прогнуться под собственным весом и нагрузкой
• Проверьте совпадение шага перфорации с выбранными крепежами - не все хомуты подходят к стандартному интервалу 50 мм
• При работе в соленом воздухе (например, на берегу моря) регулярно осматривайте места стыков - там возможна первая коррозия при повреждении покрытия
• Не перегружайте лоток - суммарный вес кабелей не должен превышать указанные нормы (170 кг/м на 6 м, 70 кг/м на 9 м)
• Для удобства обслуживания оставляйте свободное пространство около 15–20% от полезного сечения - так проще добавлять новые кабели
