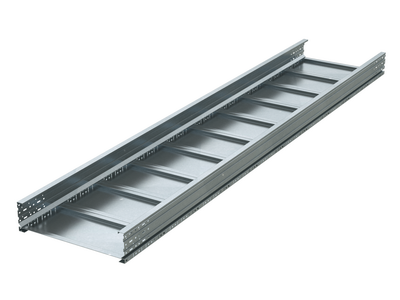

Лоток неперфорированный 600х150х3000х1,5мм, лонжерон, горячеоцинкованный | UNM356HDZ DKC ДКС

Лоток листовой неперфорированный стальной горячеоцинкованный 600х150х3000мм, толщина 1.5мм, лонжерон от DKC (ДКС), артикул unm356hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками и агрессивной средой.

Назначение и область применения

Этот лоток используется там, где требуется прочная, долговечная и защищенная кабельная трасса: на промышленных предприятиях, в портах, на верфях, в складских комплексах и других местах с высокой влажностью, запыленностью или химической агрессивностью. Подходит для прокладки кабелей на больших пролетах - до 9 метров между опорами. Применяется в системах, требующих сертифицированной сейсмоустойчивости и защиты от коррозии.

Технические характеристики

• Размеры: ширина 600 мм, высота 150 мм, длина 3000 мм
• Материал: сталь с горячим цинкованием - защита от коррозии в агрессивной среде
• Толщина стенки: 1.5 мм - обеспечивает усиленную жесткость
• Полезное сечение: 78 000 мм2 - достаточное пространство для большого количества кабелей
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый - стандартный цвет оцинкованной стали
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в условиях повышенной влажности и атмосферного воздействия
• Исполнение: без разъема - требует сборки с использованием фланцевых соединений
• Перфорация боковой стенки: есть - для крепления кронштейнов, заземления и вентиляции
• NATO монтажные отверстия: есть - совместимость с военными и специализированными стандартами крепления
• Усиленное исполнение: да - увеличенная толщина и жесткая конструкция для тяжелых условий

Совместимость и монтаж

Лоток собирается в линейные участки с помощью фланцевых соединений и болтов. Благодаря NATO-отверстиям возможна установка на стандартные крепежные системы, используемые в морской и оборонной промышленности. Для изгиба трассы применяются специальные угловые элементы серии U5 Combitech - прямая установка изгиба без среза лотка невозможна. Крепление к стенам или потолкам осуществляется через перфорацию боковых стенок. Монтаж допускается только на несущие конструкции, рассчитанные на нагрузку, указанную в характеристиках.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 - требования к сейсмоустойчивости кабельных трасс
• Имеет сертификат Российского морского регистра судоходства - допущен к применению на судах и береговых объектах портов
• Не распространяет пламя - огнестойкость подтверждена
• Заполнение кабеля не превышает 40% от полезного сечения - рекомендовано для безопасной теплоотдачи

Преимущества

• Высокая несущая способность благодаря усиленному лонжеронному исполнению
• Горячее цинкование гарантирует срок службы более 25 лет даже в морском климате
• Перфорация боковых стенок упрощает заземление, крепление и обслуживание
• Сертифицирована для работы в экстремальных климатических условиях
• Подходит для прокладки кабелей вблизи оборудования с высокой вибрацией

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным контактом с открытым огнем или расплавленным металлом
• Не следует использовать в качестве несущего элемента для тяжелого оборудования - только для кабелей
• Требуется точный расчет прогиба при пролетах >6 м - самонесущий режим ограничен
• Отсутствие внутреннего разъема - нельзя легко вводить/выводить кабели без демонтажа секций
• Не подходит для частых перемещений - жесткая конструкция не предусматривает гибкости

Примеры использования

• Кабельные трассы на судостроительных заводах - защита от соленой воды и влажности
• Прокладка силовых кабелей в крупных складах с высокой проходимостью погрузчиков
• Трассы на нефтеперерабатывающих заводах - устойчивость к химическим парам
• Объекты энергетики - подстанции, насосные станции, тепловые пункты
• Армейские базы и военные объекты - использование NATO-креплений

Практические советы

• При монтаже на пролетах 8–9 м обязательно используйте поддерживающие кронштейны с шагом не более 3 м
• Проверьте соответствие посадочных отверстий в крепежных элементах - перфорация имеет стандартный шаг 50 мм
• Для заземления используйте боковые перфорации - приварите медный проводник к кромке лотка
• Не перегружайте лоток - максимальное заполнение - 40% объема, чтобы избежать перегрева кабелей
• При необходимости изгиба - используйте заводские углы серии U5 Combitech, а не резку лотка
• При хранении - сохраняйте лоток в сухом месте, избегайте деформаций от давления
