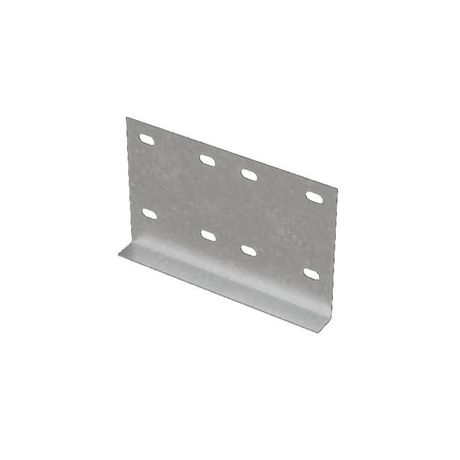

Соединительная пластина для лестничного лотка H150 s:1,5 мм N | LSPS4 КМ-профиль LO42181

Соединительная пластина для лестничного лотка H150 мм, толщина 1,5 мм, КМ-профиль - это элемент для надёжного соединения секций лестничного лотка с высотой борта 150 мм. Применяется в системах прокладки кабелей внутри зданий, особенно там, где требуется жёсткая фиксация и внешнее соединение участков трассы. Артикул lo42181 соответствует серии продуктов КМ-Профиля.

Назначение и область применения

Соединительная пластина для лестничного лотка H150 мм, толщина 1,5 мм, КМ-профиль предназначена для соединения двух соседних секций лестничного лотка снаружи - то есть поверх бортов, а не внутри канала. Она обеспечивает механическую прочность стыка и сохраняет целостность кабельной трассы при изменении направления или пересечении конструктивных узлов. Подходит для установки в помещениях с нормальной влажностью: офисах, административных зданиях, производственных цехах с невысокой агрессивностью среды. Не рекомендуется для использования вне помещений или в условиях повышенной влажности, химической активности или температур ниже -25 C.

Технические характеристики

• Высота борта лотка: 150 мм - совместима только с лотками этой высоты;
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Материал: оцинкованная сталь по методу Сендзимира - равномерное покрытие цинком, повышает коррозионную стойкость;
• Форма: плоская пластина с подготовленными отверстиями для болтов или саморезов;
• Стандарт эксплуатации: ГОСТ 15150-69 - класс климатического исполнения УХЛ, допустимо применение в закрытых помещениях с контролируемым микроклиматом.

Совместимость и монтаж

Соединительная пластина для лестничного лотка H150 мм, толщина 1,5 мм, КМ-профиль совместима исключительно с лотками того же типа и высоты - 150 мм. Для монтажа используются стандартные крепёжные элементы: болты М6 или саморезы по металлу с шестигранной головкой. Отверстия расположены с шагом, соответствующим стандартным расстояниям между креплениями лотков. Установка выполняется после сборки основной трассы: пластина укладывается сверху на стык двух секций, выравнивается и фиксируется с обоих сторон. Не требует специальных инструментов - достаточно отвёртки или гаечного ключа.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69, что гарантирует безопасную работу в условиях внутренней среды с умеренной влажностью и отсутствием агрессивных паров. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Напряжение и ток через пластину не передаются - она является исключительно механическим элементом крепления.

Преимущества

• Увеличивает долговечность стыка за счёт равномерного распределения нагрузки;
• Обеспечивает доступ к креплениям снаружи - удобно при обслуживании и модификации трассы;
• Цинкование по методу Сендзимира даёт более плотное и однородное покрытие, чем обычное горячеоцинкованное;
• Не требует сварки - позволяет собирать и разбирать трассу без повреждения профиля;
• Поддерживает единый стиль всей системы КМ-Профиля - совместима с другими комплектующими серии.

Ограничения применения

• Не применяется для лотков высотой менее или более 150 мм - не обеспечит герметичности и прочности;
• Не предназначен для наружной установки - цинковое покрытие недостаточно для защиты от осадков и перепадов температур;
• Не использовать в агрессивных средах: химических производствах, мясопереработке, морских портах;
• Запрещён контакт с медью или её сплавами без изоляции - возможна гальванопара и ускоренная коррозия;
• Не заменяет угловые или переходные элементы - только прямые соединения.

Примеры использования

• Соединение вертикальных и горизонтальных участков лестничного лотка в многоэтажном офисном здании;
• Ремонт или удлинение кабельной трассы в производственном цехе без демонтажа всего участка;
• Переход между двумя рядами лотков в серверной комнате при необходимости увеличить ёмкость;
• Фиксация стыка в месте прохождения трассы через стеновой проём или колонну.

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - иначе пластина будет деформироваться при затяжке;
• Используйте пружинные шайбы или антивибрационные элементы, если трасса находится рядом с вибрирующим оборудованием;
• Не перетягивайте крепёж - тонкий материал (1,5 мм) легко продавливается;
• При использовании нескольких пластин на одной трассе - располагайте их с одинаковым интервалом для эстетики и равномерной нагрузки;
• Артикул lo42181 всегда указывайте при заказе запчастей - другие модели с аналогичной высотой могут отличаться по форме отверстий.
