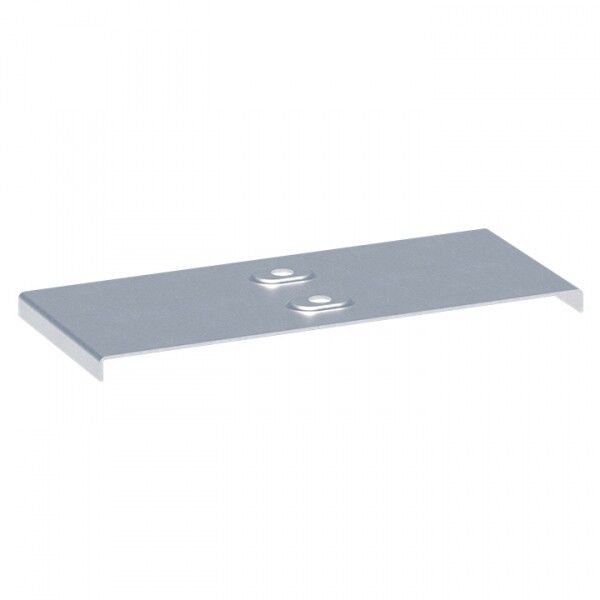

Накладка соединительная для крышки 150мм EKF nk15010

Накладка соединительная для крышки 150 мм от EKF - элемент системы EKF-Line, предназначен для надежного соединения крышек с кабельными лотками шириной 150 мм. Изделие обеспечивает плотное закрытие лотка, защищает кабели от внешних воздействий и упрощает сборку трасс.

Назначение и область применения

Накладка соединительная для крышки 150 мм используется исключительно для фиксации крышек на кабельных лотках серии EKF-Line. Применяется в системах с открытым прокладыванием кабелей - в офисах, производственных помещениях, на объектах ЖКХ, энергетики и транспорта. Подходит как для силовых, так и для слаботочных сетей. Элемент работает только совместно с лотками шириной 150 мм и соответствующими крышками.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 150 мм
• Тип соединения: Винтовой разъем - позволяет легко затягивать и демонтировать без специального инструмента
• Материал: Сталь
• Покрытие: Оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие против коррозии
• Толщина материала: 0,8 мм
• Форма исполнения: Уголковый соединитель - формирует жесткий угол между лотком и крышкой
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Накладка соединительная для крышки 150 мм совместима только с кабельными лотками EKF-Line шириной 150 мм, имеющими соответствующую форму бортика. Монтаж выполняется вручную: накладка устанавливается на край крышки, затем фиксируется двумя винтами через проушины. Для работы достаточно обычной отвертки. Соединение не требует сварки или клепки. Не используйте с лотками других серий - даже при одинаковой ширине форма крепления может отличаться.

Безопасность и стандарты

Изделие изготовлено из стали с антикоррозийным покрытием по методу Сендзимира - соответствует требованиям ГОСТ 14918 и ISO 1461. Обеспечивает долговременную безопасную работу в условиях повышенной влажности и агрессивной среды. Не содержит токсичных компонентов, безопасно для персонала и окружающей среды.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и качественной стали
• Защита от коррозии - оцинковка Сендзимира выдерживает длительную эксплуатацию без потери целостности
• Простота установки - винтовое соединение позволяет менять крышки без повреждений
• Совместимость с другими элементами EKF-Line - система собирается как конструктор
• Запатентованная форма соединения снижает риск смещения крышки при вибрациях

Ограничения применения

• Не применяется для лотков шириной менее или более 150 мм - не обеспечит герметичность и надежность
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, не является IP68
• Не подходит для лотков с порошковым покрытием RAL или INOX - материал накладки не сочетается с этими типами поверхностей
• Не заменяет основные крепления лотка к стене - служит только для фиксации крышки

Примеры использования

• Производственные участки с частыми мойками - накладка сохраняет целостность крышки при контакте с водой и химикатами
• Административные здания - скрытые кабельные трассы под потолком с легким доступом для обслуживания
• Электрошкафы и распределительные пункты - где требуется часто открывать крышки для проверки проводки
• Объекты с высокой вибрацией - например, рядом с насосами или компрессорами - винтовое соединение не ослабевает

Практические советы

• Перед монтажом убедитесь, что крышка точно соответствует модели лотка - даже небольшие отклонения в геометрии нарушают герметичность
• Затягивайте винты равномерно - перекос может деформировать накладку и вызвать щель
• При необходимости замены крышки - не откручивайте все накладки сразу; работайте секциями, чтобы не потерять ориентацию
• Для длинных трасс используйте накладки через каждые 1–1,5 метра - этого достаточно для удержания крышки без прогиба
• Храните изделие в сухом месте - хоть оно оцинковано, длительный контакт с влагой может вызвать белый налет (не влияет на функциональность)
