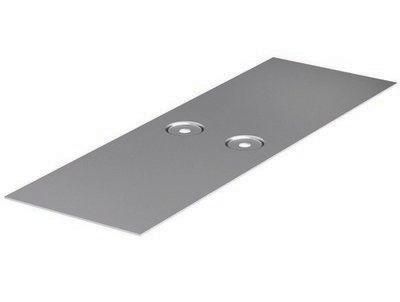

Накладка соединительная CGB для лотка осн. 150 DKC 37353HDZ ДКС

Накладка CGB для лотка основание 150 горячеоцинкованная — элемент соединения стыков основания кабельных лотков серии S5 Combitech от DKC. Предназначена для выравнивания и надёжного соединения лотков шириной 150 мм, особенно когда срезы выполнены неидеально. Благодаря горячему цинкованию, изделие устойчиво к коррозии и подходит для работы в сложных условиях.

Назначение и область применения

Накладка CGB для лотка основание 150 горячеоцинкованная используется для соединения двух участков лотка S5 Combitech, если их края не совпадают идеально — например, после резки на месте. Она перекрывает зазор между лотками, обеспечивает механическую целостность системы и сохраняет герметичность трассы. Применяется в системах кабельной организации на объектах с высокой влажностью, в промышленных помещениях, на открытых площадках, в химических цехах и других агрессивных средах.

Технические характеристики

• Совместимая ширина лотка: 150 мм
• Совместимая высота лотка: 100 мм
• Толщина материала: 1 мм
• Материал: сталь
• Защитное покрытие: горячее цинкование (метод погружения)
• Тип соединения: винтовой разъём
• Тип шарнирного соединения: шарнирное
• Совместимая толщина проволоки: 2,5 мм
• Климатическое исполнение: УХЛ(1,5) — допускает работу при температуре от −40 °C до +40 °C и в условиях повышенной влажности
• Цвет: серый

Совместимость и монтаж

Накладка CGB для лотка основание 150 горячеоцинкованная совместима исключительно с лотками серии S5 Combitech от DKC. Подходит только для основания лотка, не для крышки. Монтируется на стык двух лотков с помощью винтового соединения — фиксируется через предварительно просверленные отверстия. Шарнирный механизм позволяет гибко адаптироваться к небольшим перепадам высоты и деформациям кромок. Для установки требуется стандартный набор инструментов: отвёртка или ключ на 8–10 мм, сверло 2,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях повышенной влажности и агрессивной среды. Горячее цинкование обеспечивает долговечную защиту от коррозии, что снижает риск аварий из-за разрушения металла. Климатическое исполнение УХЛ(1,5) подтверждает соответствие ГОСТ 15150 для эксплуатации в умеренно холодном и влажном климате.

Преимущества

• Высокая прочность за счёт стали толщиной 1 мм и жесткого шарнирного соединения
• Устойчивость к коррозии благодаря глубокому слою цинка — срок службы увеличен в 2–3 раза по сравнению с гальванизацией
• Автоматическая компенсация неровностей среза лотка — не требует точной резки на этапе монтажа
• Не требует дополнительной защиты или окраски после установки
• Поддерживает электрическую связь между секциями лотка — важна для заземления

Ограничения применения

• Не применяется с лотками другой ширины — только 150 мм
• Не предназначен для крышек лотков — только для основания
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или растворителей — цинк может разрушаться
• Запрещено использовать в условиях температуры выше +40 °C или ниже −40 °C
• Не заменяет соединители для углов или переходов — только для прямых стыков

Примеры использования

• Соединение лотков на производстве при модернизации кабельной трассы без демонтажа всей системы
• Монтаж в пищевых цехах с частой мойкой оборудования — устойчивость к влаге и пару
• Прокладка кабелей на открытых эстакадах в регионах с суровым климатом
• Работа в нефтегазовой отрасли, где возможен солевой туман или конденсат

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были свободны от острых заусенцев — они могут повредить цинковое покрытие
• Используйте болты и гайки с такими же характеристиками — толщина 2,5 мм, класс прочности не ниже 4.8
• При необходимости — закрепите накладку двумя винтами с каждой стороны, даже если один достаточно по расчёту — это повысит надёжность
• Не используйте дрель с высокими оборотами при сверлении — перегрев может повредить цинк
• Проверяйте плотность прилегания перед затяжкой — если есть люфт, возможно, лоток был некорректно отрезан
• Артикул 37353hdz — единственный номер для заказа этой модели; другие аналоги не подходят по форме и размеру
