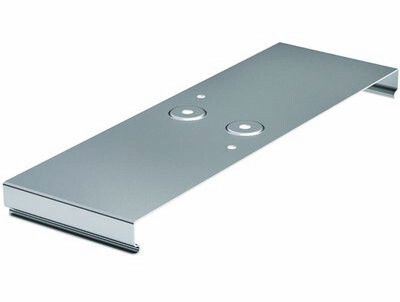

Накладка соединительная 150 мм CGC для крышки лотка - 37393 ДКС

Накладка соединительная оцинкованная 150 мм для крышки лотка от DKC (ДКС), артикул 37393, предназначена для герметичного и прочного соединения секций кабельных лотков с крышками, особенно там, где стык получился неровным после резки. Эта деталь из нержавеющей стали с оцинкованным покрытием обеспечивает долговечность и совместимость с системой S5 Combitech.

Назначение и область применения

Накладка соединительная оцинкованная 150 мм для крышки лотка используется для перекрытия зазора между двумя частями крышки лотка, когда они были отрезаны не точно или смонтированы с перекрытием. Она предотвращает попадание пыли, влаги и механических повреждений на кабели в месте стыка. Также служит для усиления жесткости соединения крышек лотков. Подходит для установки в помещениях с умеренным климатом и средней влажностью - например, в офисах, производственных цехах, на трансформаторных подстанциях и в системах автоматизации.

Технические характеристики

• Ширина: 150 мм - соответствует стандартной ширине лотков серии S5 Combitech;
• Высота лотка: 100 мм - совместима с лотками этой высоты;
• Толщина материала: 1 мм - достаточна для жесткости без избыточного веса;
• Материал: нержавеющая сталь - устойчивость к коррозии и деформациям;
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка, защищающий от ржавчины даже при порезах;
• Тип соединения: шарнирное - позволяет гнуться и адаптироваться к небольшим перепадам поверхности;
• Тип крепления: винтовое - фиксируется саморезами через предварительно просверленные отверстия;
• Цвет: серый - сочетается с цветом лотков и крышек S5 Combitech;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C и влажности до 80%;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого пламени.

Совместимость и монтаж

Накладка соединительная оцинкованная 150 мм для крышки лотка совместима исключительно с лотками серии S5 Combitech шириной 150 мм. Для других систем она не подходит - даже если ширина совпадает, форма профиля отличается.

Монтаж выполняется следующим образом:

• Уложите накладку поверх стыка двух крышек так, чтобы она плотно легла без провисаний;
• Заготовьте саморезы подходящего типа (обычно 3,5×12 мм);
• Закрутите винты через каждые 100–150 мм по всей длине накладки;
• Не затягивайте слишком сильно - материал тонкий, есть риск продавливания.

Перед установкой проверьте, что кромки крышек не имеют острых заусенцев - они могут повредить изоляцию кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в условиях УХЛ2. Материал не выделяет токсичных веществ при нагреве. Огнестойкость подтверждает соответствие нормам для помещений с повышенными требованиями к пожаробезопасности. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461.

Преимущества

• Защита стыка крышек от внешних воздействий - снижает риск повреждения кабелей;
• Увеличивает срок службы кабельной трассы благодаря антикоррозийному покрытию;
• Шарнирная конструкция позволяет легко адаптироваться к неровностям поверхности;
• Подходит для быстрого ремонта или доработки уже смонтированных участков;
• Не требует сварки или специального оборудования - достаточно обычного шуруповёрта.

Ограничения применения

• Не предназначен для использования вне помещений - хотя оцинковка защищает, длительное воздействие осадков и УФ-излучения снизит срок службы;
• Не рекомендуется применять с лотками другой серии - даже если ширина одинакова, форма профиля крышки может не совпасть;
• Не заменяет основную крышку лотка - только дополняет её при необходимости;
• Не рассчитана на нагрузку выше массы собственной крышки - не используйте как опору или площадку для оборудования.

Примеры использования

• На производстве: закрывание стыка крышек лотка на конвейере, где кабели проходят рядом с движущимися механизмами;
• В АСУ ТП: маскировка неровного стыка в щитовой комнате, где важна эстетика и безопасность;
• При модернизации: ремонт старой трассы, где крышки были отрезаны вручную и теперь нуждаются в усилении;
• В больницах и школах: обеспечение герметичности в местах, где возможны случайные брызги воды или чистка.

Практические советы

• Выбирайте накладку только тогда, когда стык крышек действительно имеет зазор больше 2–3 мм - в противном случае можно обойтись без неё;
• Проверяйте совпадение толщины крышки и накладки перед монтажом - если крышка тоньше, накладка будет торчать;
• При использовании в сырых помещениях дополнительно обработайте места крепления антивандальной смазкой;
• Храните запасные накладки в сухом месте - даже оцинкованная сталь может окислиться при постоянной влажности;
• Эта накладка - часть системы S5 Combitech; для максимальной надёжности используйте все комплектующие от одного производителя - DKC (ДКС).
