Лоток неперфорированный 150х80х3000х0,7мм | 35063 DKC ДКС

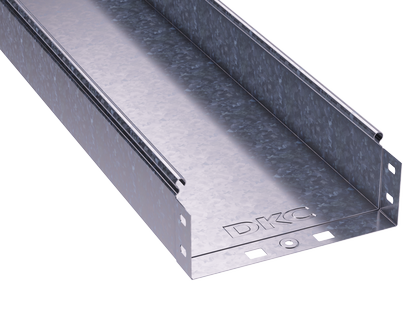

Лоток листовой неперфорированный 150х80 L3000 сталь 0.7мм от бренда DKC (ДКС) - это прочный и надежный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35063 относится к серии S5 Combitech и выполнен из оцинкованной стали с повышенной коррозионной стойкостью.

Назначение и область применения

Лоток листовой неперфорированный 150х80 L3000 сталь 0.7мм используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для установки внутри зданий, в производственных цехах, на эстакадах, в туннелях и на открытом воздухе. Благодаря оцинкованному покрытию и огнестойкости, его можно применять в условиях повышенной влажности, перепадов температур и в местах с риском возгорания. Не предназначен для прокладки кабелей в агрессивных химических средах.

Технические характеристики

• Габариты: ширина 150 мм, высота 80 мм, длина 3000 мм
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 11 800 мм2
• Покрытие: непрерывное холодное цинкование - равномерный слой цинка без пор и дефектов
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Огнестойкость: да - не распространяет горение, выдерживает воздействие пламени
• Исполнение: без разъема - требует дополнительных фитингов для соединений

Совместимость и монтаж

Лоток листовой неперфорированный 150х80 L3000 сталь 0.7мм совместим с другими элементами серии S5 Combitech: крышками, углами, переходниками и креплениями. Соединение между секциями осуществляется по принципу «мама-папа» - зацепление с замком, обеспечивающее быстрый сбор и герметичный контакт. Для обеспечения целостности контура рекомендуется использовать перемычки заземления. Крепление выполняется на кронштейны, подвесы или к потолочным/стенным конструкциям с шагом не более 1,5 метра. Установка возможна как горизонтально, так и вертикально.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Огнестойкость соответствует классу негорючести НГ. Покрытие по методу Сендзимира соответствует ISO 1461 и EN 10346. Применение крышек и уплотнителей позволяет достичь степени защиты IP44 - защита от брызг воды и предметов диаметром более 1 мм.

Преимущества

• Высокая несущая способность благодаря профилированию - усиленная жесткость на изгиб, увеличивающая нагрузку на 54% по сравнению с плоскими аналогами
• Защита кабелей от механических повреждений - гладкая поверхность без острых кромок
• Долгий срок службы - оцинковка по методу Сендзимира обеспечивает устойчивость к коррозии даже при повреждении покрытия
• Быстрая сборка - система «мама-папа» исключает необходимость сварки или болтовых соединений
• Поддержка проектного ассортимента - совместимость с комплектующими DKC снижает риск ошибок при проектировании

Ограничения применения

Не следует использовать лоток листовой неперфорированный 150х80 L3000 сталь 0.7мм в условиях постоянного контакта с кислотами, щелочами или соляными растворами - оцинкованное покрытие будет разрушаться. Также не подходит для прокладки кабелей в зонах с частыми ударными нагрузками (например, рядом с движущимся оборудованием без дополнительной защиты). Без крышки и уплотнителей степень защиты не выше IP20 - не допускается использование в сырых местах без дополнительной защиты.

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Трассировка силовых кабелей в распределительных пунктах заводских цехов
• Кабельные пути в административных зданиях, школах, больницах
• Наружные кабельные трассы на объектах ЖКХ, энергоносителей, транспорта

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотка были без заусенцев - при необходимости удалите их напильником
• При использовании нескольких секций соблюдайте одинаковый уровень - используйте лазерный уровень или нивелир
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Выбирайте крышку и уплотнители того же типа (S5 Combitech), чтобы гарантировать IP44
• Посадочный диаметр крепежных отверстий рассчитан под стандартные болты M6 - не используйте крупнее без расчета нагрузки
• Артикул 35063 - оптимальный выбор для проектов, где важна скорость монтажа и долговечность; для более тяжелых нагрузок рассмотрите лотки с толщиной 1,0 мм
