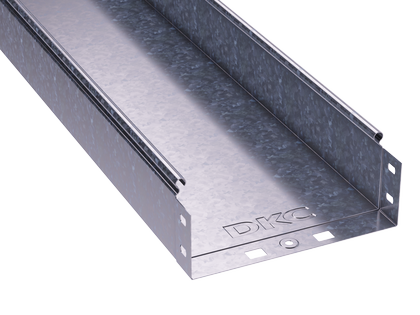

Лоток неперфорированный 150х80 L2000 сталь 0.7мм ДКС 35053

Лоток неперфорированный 150х80х2000х0,7мм сталь от бренда DKC (ДКС), артикул 35053, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Выполнен из оцинкованной стали с повышенной жесткостью и совместим с крышками и уплотнителями для защиты от пыли и влаги.

Назначение и область применения

Лоток неперфорированный 150х80х2000х0,7мм сталь используется для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - например, в цехах, на эстакадах, в тоннелях, на производственных участках с высокой механической нагрузкой. Применяется там, где требуется надежная фиксация кабелей без перфораций, чтобы исключить попадание пыли, влаги или посторонних предметов.

Технические характеристики

• Материал: сталь оцинкованная, метод горячего цинкования по Сендзимиру
• Толщина стенки: 0,7 мм
• Габариты: ширина 150 мм, высота 80 мм, длина 2000 мм
• Полезное сечение: 11 800 мм2
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и в условиях повышенной влажности
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Исполнение: без разъема - требует дополнительных элементов для соединения
• Покрытие: непрерывное холодное цинкование - равномерное, долговечное антикоррозийное покрытие

Совместимость и монтаж

Лоток неперфорированный 150х80х2000х0,7мм сталь от DKC (ДКС) имеет систему соединения «мама-папа» - один конец лотка заходит в другой, обеспечивая быстрый сбор и герметичный контакт. Это позволяет формировать непрерывный электрический контур заземления без дополнительных перемычек. Для завершения трассы используются углы, переходники и крышки (не входят в комплект). Крышка с уплотнителем повышает степень защиты до IP44. Монтаж выполняется на кронштейнах, подвесах или крепится к стенам/потолкам с шагом не более 1,5 метра.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и устойчивости к коррозии. Наличие оцинкованного покрытия по методу Сендзимира гарантирует соответствие нормам по защите металла в агрессивных средах. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях умеренного и холодного климата. Производитель рекомендует использовать лоток в соответствии с ГОСТ Р 50571.15 и IEC 61537.

Преимущества

• Высокая несущая способность благодаря профилированию - усиление конструкции повышает жесткость на 54%
• Защита кабелей от механических повреждений - гладкая поверхность без острых кромок
• Быстрая сборка - система «мама-папа» снижает время монтажа на 30–40%
• Автоматический контур заземления - соединение между секциями обеспечивает электрическую целостность
• Долговечность - оцинковка по Сендзимира устойчива к сколам, царапинам и коррозии даже после резки

Ограничения применения

• Не предназначена для постоянного погружения в воду - максимальная защита IP44 возможна только при использовании крышек и уплотнителей
• Не подходит для мест с частыми ударными нагрузками - при необходимости следует выбирать лотки большей толщины
• Требуется точный расчет нагрузки на опоры - при больших объемах кабелей необходимо проверять прогиб по расчетным таблицам производителя
• Без разъема - нельзя использовать как самостоятельный элемент; нужна дополнительная фурнитура для поворотов и ответвлений

Примеры использования

• Прокладка кабелей питания и управления на производственной линии в цехе
• Трассировка кабелей в распределительном щите на открытом воздухе
• Обустройство кабельных путей в логистических терминалах и складских комплексах
• Подключение оборудования на тепловых электростанциях и насосных станциях

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 150 мм и высота 80 мм должны соответствовать свободному пространству вдоль трассы
• При использовании крышек обязательно используйте уплотнители - они обеспечивают заявленную степень защиты IP44
• При резке лотка ножницами по металлу сохраняйте кромку - оцинковка на срезе не восстанавливается, поэтому обработайте ее антиржавеющим составом
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - температурные деформации могут вызвать изгиб
• Артикул 35053 - часть серии S5 Combitech - все элементы этой серии взаимозаменяемы, что упрощает замену и расширение системы
