Пластина соединительная GTO H100 | 37305R DKC ДКС

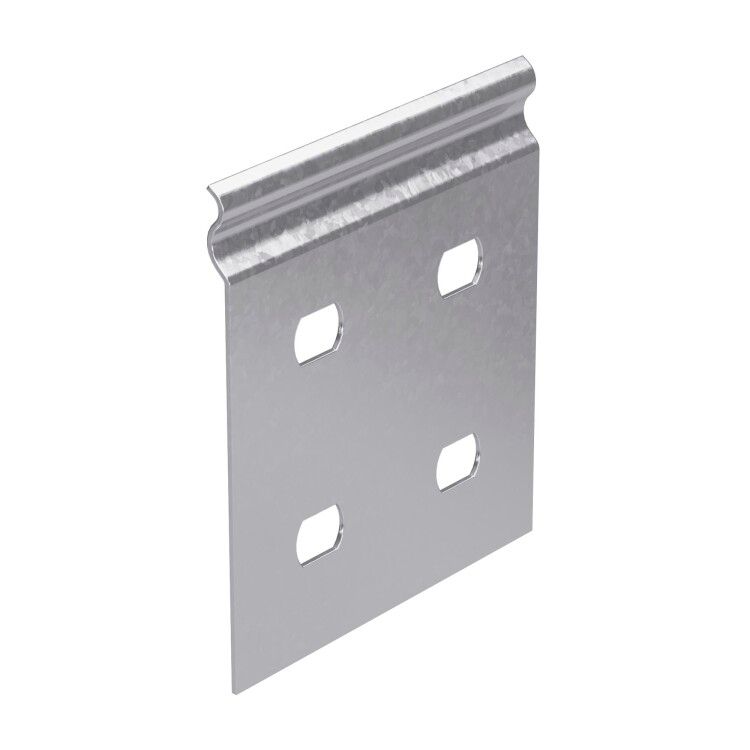

Пластина соединительная для кабельного лотка высота 100 мм GTO от DKC (ДКС), артикул 37305r, предназначена для надёжного соединения лотков «стык в стык» там, где стандартный замок «мама-папа» невозможен. Изготовлена из оцинкованной стали по методу Сендзимира, обеспечивает прочную механическую связь между элементами системы кабельной трассы.

Назначение и область применения

Пластина соединительная для кабельного лотка высота 100 мм GTO используется для соединения двух участков кабельного лотка - сплошных или перфорированных - в местах, где нельзя применить штатный замковый механизм. Применяется при прямых стыках, переходах между секциями, а также для фиксации аксессуаров (например, заглушек, поворотов) к основному лотку. Особенно актуальна при модернизации существующих трасс или при сборке систем с нестандартными конфигурациями.

Технические характеристики

• Тип изделия: Накладка соединительная
• Высота: 100 мм - точно соответствует стандартной высоте лотков, для которых предназначена
• Материал: Сталь оцинкованная по методу Сендзимира - устойчивая к коррозии, сохраняет прочность даже в условиях повышенной влажности
• Покрытие: Оцинковано по методу Сендзимира - равномерное, плотное цинковое покрытие, обеспечивающее долгий срок службы
• Тип соединения: Винтовой разъём - позволяет использовать болты M6 или аналогичные крепления
• Исполнение: Стыковая пластина - плоская, без выступов, рассчитана на плотное прилегание к торцам лотков
• Цвет: Серый - совпадает с цветом большинства оцинкованных металлических лотков
• Количество отверстий: Четыре - расположены по углам для равномерного распределения нагрузки

Совместимость и монтаж

Пластина соединительная для кабельного лотка высота 100 мм GTO совместима с любыми лотками высотой 100 мм, включая продукцию других производителей, если габариты и толщина стенок соответствуют стандарту. Устанавливается поверх стыка двух лотков - внутренняя сторона пластины прижимается к бортам лотков, после чего крепится через предварительно просверленные отверстия в лотке с помощью болтов. Для монтажа требуются стандартные инструменты: отвёртка или гаечный ключ под М6. Не требуется сварка или специальные крепёжные элементы.

Безопасность и стандарты

Пластина изготовлена из материала, соответствующего требованиям ГОСТ 14918 и ISO 1461 по оцинкованию. Отсутствие острых кромок и наличие равномерного покрытия снижают риск порчи изоляции кабелей. Электрическая проводимость материала позволяет использовать пластину в системах заземления, если она соединена с другими элементами трассы.

Преимущества

• Усиливает жесткость стыка - исключает прогибы и люфт при нагрузке на лоток
• Не требует доработки лотков - можно использовать с уже установленными секциями
• Работает с перфорированными и сплошными лотками - универсальное решение
• Легко демонтируется - при необходимости можно разобрать трассу без повреждений
• Защита от коррозии - оцинковка по Сендзимира гарантирует долговечность в помещениях с высокой влажностью

Ограничения применения

• Подходит только для лотков высотой 100 мм - несовместима с лотками другой высоты (75 мм, 150 мм и т.д.)
• Не является водонепроницаемым решением - не заменяет герметизирующие элементы в условиях открытого воздуха или сырых помещениях
• Требует доступа к обоим сторонам стыка для установки болтов - не подходит для монтажа в труднодоступных зонах без свободного пространства
• Не предназначен для передачи значительных механических усилий - не используйте как опору для тяжёлого оборудования

Примеры использования

• Соединение двух участков лотка вдоль технологической линии, где невозможно сделать «мама-папа» из-за препятствий
• Фиксация заглушки к торцу лотка в распределительном щите
• Объединение перфорированного лотка с вертикальной направляющей или кронштейном
• Ремонт поврежденного участка лотка - замена части секции с использованием пластины вместо полной замены

Практические советы

• Перед монтажом проверьте, что отверстия в лотке совпадают с отверстиями пластины - допуск +-1 мм
• Используйте болты с шайбой и гайкой с противоскручивающим эффектом - особенно в вибрационных средах (станки, конвейеры)
• При работе с перфорированными лотками убедитесь, что пластина закрывает минимум три ячейки с каждой стороны - для равномерного распределения нагрузки
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл лотка
• Пластина 37305r от DKC (ДКС) - часть серии S5 Combitech; её можно комбинировать с другими элементами этой же серии для единых решений
