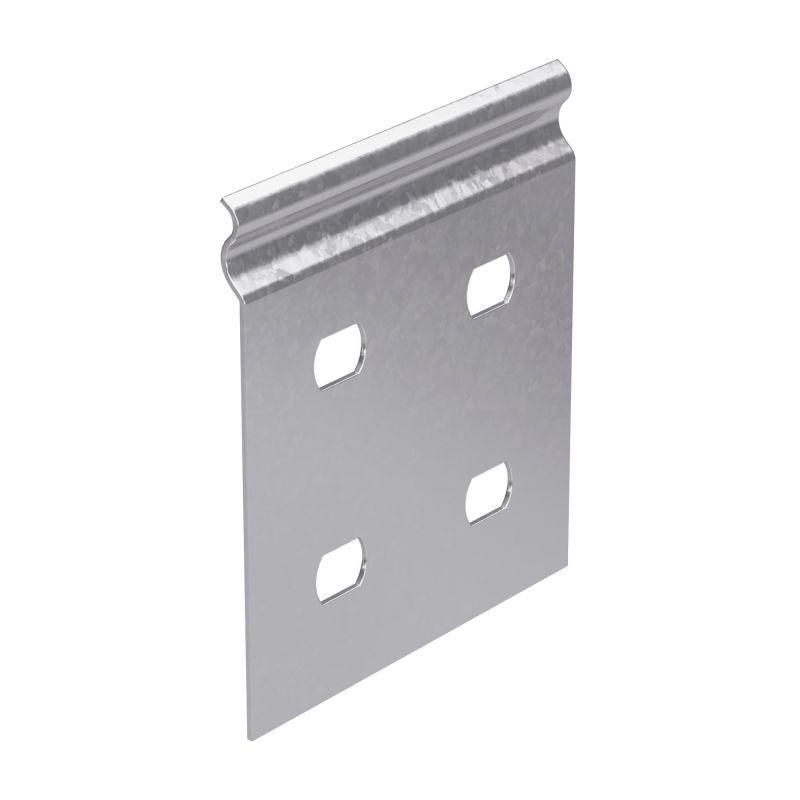

Пластина соединительная GTO H100 толщ 1,5 мм | SPGM100 DKC ДКС

Пластина соединительная GTO H100 толщина 1,5 мм DKC предназначена для надежного соединения секций кабельных лотков серии S5 Combitech. Этот элемент обеспечивает механическую прочность и электрическую целостность стыка, особенно важную при использовании в системах распределения энергии и управления сигналами на промышленных объектах.

Назначение и область применения

Пластина соединительная GTO H100 толщина 1,5 мм DKC используется исключительно для соединения двух участков кабельных лотков серии S5 Combitech с высотой борта 100 мм. Она устанавливается на стыке основания лотка, замещая разрыв в конструкции и сохраняя герметичность и жесткость всей системы. Применяется в помещениях с повышенной нагрузкой - например, на заводах, в цехах, серверных, где требуется сборка длинных трасс из нескольких лотков.

Технические характеристики

• Тип изделия: Накладка соединительная
• Толщина материала: 1,5 мм
• Материал: Ста́ль оцинкованная по методу Сендзимира
• Высота совместимой кабеленесущей системы: 100 мм
• Тип соединения: Винтовой разъём
• Покрытие: Цинк методом горячего гальванизирования (Сендзимира)
• Цвет: Светло-серый
• Совместимость: Только с лотками S5 Combitech

Совместимость и монтаж

Пластина соединительная GTO H100 толщина 1,5 мм DKC работает **только** с лотками серии S5 Combitech. Установка выполняется на стыке нижней части лотков - она фиксируется болтами через предварительно просверленные отверстия. Для правильного монтажа необходимо использовать комплектные крепежные элементы, соответствующие шагу отверстий в лотках. Не рекомендуется применять пластину для соединения других серий или модификаций лотков - даже при одинаковой высоте борта возможны различия в форме профиля и расположении крепежных точек.

Безопасность и стандарты

Изделие изготовлено из стали с покрытием по методу Сендзимира - это гарантирует долговечность в условиях повышенной влажности и химической активности среды. Метод оцинковки обеспечивает равномерное и плотное покрытие, что снижает риск коррозии. Однако изделие не является электроизоляционным элементом - при необходимости заземления система должна быть дополнительно связана проводником согласно требованиям ПУЭ.

Преимущества

• Обеспечивает прочное и долговечное соединение за счет увеличенной толщины металла (1,5 мм) - выше, чем у многих аналогов.
• Защитное покрытие по методу Сендзимира повышает срок службы в агрессивных средах - например, на производствах с частыми мойками или в сырых помещениях.
• Форма точно соответствует профилю лотков S5 Combitech - минимизирует люфт и деформацию при нагрузке.
• Поддерживается официальным ассортиментом производителя - легко найти запчасти и дополнительные элементы.

Ограничения применения

• Не для соединения вертикальных участков или угловых переходов - только для прямых стыков основания лотка.
• Не предназначен для работы вне температурного диапазона –40…+80 C; экстремальные условия требуют проверки допустимости.
• Запрещено использование с другими сериями лотков, даже если они имеют внешнюю схожесть с S5 Combitech.
• Не обеспечивает электрическую изоляцию - при наличии потенциальных перепадов напряжений необходима дополнительная шлейфовая перемычка.

Примеры использования

• Сборка длинной трассы кабельных лотков в цехе металлургического предприятия.
• Прокладка силовых кабелей в автоматизированном производстве с постоянной влажностью и мытьем оборудования.
• Монтаж сигнальных сетей в серверной комнате с закрытыми каналами и требованием к механической стабильности.

Практические советы

• Перед установкой проверьте соответствие глубины и формы профиля лотка - малейшее несоответствие вызывает перекос и снижение прочности.
• Используйте только болты M6 или указанные производителем крепежи - другие размеры могут повредить резьбу или не обеспечить нужное усилие затяжки.
• При монтаже на длительных трассах делайте контрольную проверку плоскости после затяжки всех соединителей - одна слабая пластина может нарушить всю систему.
• Для защиты от окисления в местах сверления можно смазать кромки отверстий антикоррозийной paste - особенно в агрессивных средах.
