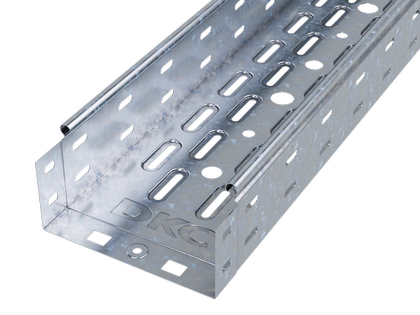

Лоток перфорированный 150х80 L2000 сталь 0.7мм ДКС 35313

Лоток перфорированный 150х80х2000 сталь 0.7мм от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35313 из серии S5 Combitech сочетает высокую механическую надежность с возможностью быстрого монтажа и доступной ценой.

Назначение и область применения

Лоток перфорированный 150х80х2000 сталь 0.7мм предназначен для прокладки кабельных трасс в зданиях, на производствах, в инфраструктурных объектах и на открытых площадках. Подходит для систем автоматизации, энергообеспечения, телекоммуникаций и управления. Благодаря оцинкованному покрытию и классу защиты УХЛ2, лоток выдерживает колебания температур и повышенную влажность, поэтому используется как внутри помещений, так и на улице - например, на фасадах, в кабельных каналах или вдоль заборов.

Технические характеристики

• Габариты: ширина 150 мм, высота 80 мм, длина 2000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Полезное сечение: 11 800 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Покрытие: цинк методом Сендзимира - равномерное, плотное, долговечное
• Перфорация: боковые стенки и дно имеют отверстия - для вентиляции, отвода кабелей и крепления
• Отверстия для кабелей: диаметрами 11 мм, 17 мм и 21 мм - позволяют выводить провода без резки лотка
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 150х80х2000 сталь 0.7мм совместим с другими элементами системы S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» - без болтов, гаек и сварки. Просто вставьте один лоток в другой - получается герметичный, непрерывный канал. Монтажная перфорация в дне позволяет крепить лоток к стене, потолку или опоре с помощью дюбелей, хомутов или кронштейнов. Открытые отверстия в боковой стенке упрощают прокладку кабелей в нужном месте - не нужно резать профиль.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет пламя. Степень защиты IP10 обеспечивается при установке крышек (входят в комплект системы) - защищает от крупного пылевого оседания, но не от воды. Для работы в условиях повышенной влажности рекомендуется использовать крышки. Произведён в соответствии с технологическими нормами DKC, обеспечивающими соответствие между заявленными и реальными нагрузочными характеристиками.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиление конструкции повышает жесткость на 54%
• Снижение массы за счет перфорации - легче транспортировать и монтировать
• Отверстия для кабелей исключают необходимость сверления во время монтажа
• Защита кабелей от перегибов и повреждений - закругленные края и гладкая поверхность
• Долгий срок службы - оцинкование по методу Сендзимира устойчиво к коррозии даже при механическом воздействии
• Поддержка стандартизированной системы - все элементы S5 Combitech взаимозаменяемы

Ограничения применения

• Не предназначена для постоянного контакта с водой - без крышек степень защиты IP10 не защищает от брызг и капель
• Не подходит для прокладки в средах с агрессивными химикатами - цинк может разрушаться при длительном воздействии кислот, щелочей или солевых растворов
• Толщина 0,7 мм достаточна для большинства задач, но при больших сосредоточенных нагрузках (например, тяжелые пучки кабелей на длинных участках) требуется усиление через кронштейны или частоту опор
• Не является самонесущим - требует крепления каждые 1–1,5 метра

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль конвейеров, возле станков
• Кабельные трассы в офисных зданиях - под потолком, в технических коридорах
• Наружные маршруты - вдоль зданий, на эстакадах, в кабельных переходах
• Аудио- и видеосистемы - прокладка сигнальных кабелей с минимальным помеховым влиянием
• Энергетические распределительные пункты - для организации внутренних кабельных путей

Практические советы

• При выборе длины учтите, что лоток можно резать болгаркой - но после резки необходимо обработать края для сохранения антикоррозийной защиты
• Для вертикальной прокладки используйте крепления с шагом не более 1 метра - особенно при заполнении на 70% сечения
• При необходимости вывода кабелей - используйте уже готовые отверстия 11/17/21 мм вместо сверления; это экономит время и снижает риск повреждения изоляции
• Для внешней установки всегда применяйте крышку - она повышает защиту до IP44 и защищает от попадания мелкого мусора и насекомых
• Проверяйте посадочные размеры перед заказом - ширина 150 мм и высота 80 мм должны соответствовать месту установки и соседним элементам
• Артикул 35313 легко комбинируется с углами, тройниками и заглушками из серии S5 Combitech - система полностью унифицирована
