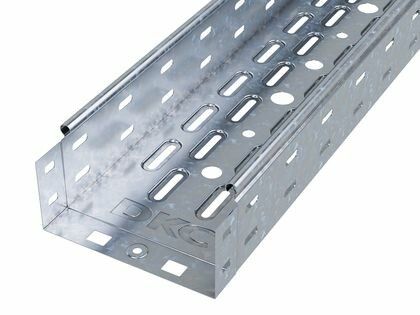

Лоток кабельный перфорированный S5 Combitech 150х80 мм DKC (ДКС) 35313ZL

Лоток перфорированный 150х80х2000мм цинк-ламельный от DKC (ДКС), артикул 35313zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его перфорированная конструкция снижает вес, улучшает вентиляцию и упрощает фиксацию кабелей, а цинк-ламельное покрытие обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Лоток перфорированный 150х80х2000мм цинк-ламельный используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для монтажа в производственных цехах, на объектах ЖКХ, транспорте, энергетике и наружных трассах. Применяется там, где важны легкий вес, доступ к кабелям и защита от коррозии. Может использоваться как часть системы S5 Combitech от DKC (ДКС).

Технические характеристики

• Размеры: 150 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Полезное сечение: 11 800 мм2 - позволяет прокладывать значительное количество кабелей без перегрузки
• Покрытие: цинк-ламель - комбинированное защитное покрытие на основе магниевой смолы с частицами цинка и алюминия
• Перфорация: боковые стенки perforated - отверстия диаметрами 11 мм, 17 мм и 21 мм для вывода кабелей
• Монтажная перфорация: есть - возможность крепления саморезами или болтами через стандартные отверстия
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 150х80х2000мм цинк-ламельный совместим с комплектующими серии S5 Combitech от DKC (ДКС): углы, переходники, крепления и крышки. Соединение осуществляется методом “мама-папа” - зацепление профилей без сварки. Для герметичности рекомендуется использовать крышки (входят в систему), тогда степень защиты достигает IP10. Крепится к стенам, потолкам или опорам с помощью монтажной перфорации. Установка занимает меньше времени благодаря точному профилю и отсутствию необходимости в дополнительной обработке краев.

Безопасность и стандарты

Лоток перфорированный 150х80х2000мм цинк-ламельный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных систем. Огнестойкость обеспечена конструкцией и материалом. Защитное покрытие цинк-ламель не содержит токсичных веществ и безопасно при эксплуатации. Несмотря на перфорацию, система сохраняет целостность при механическом воздействии.

Преимущества

• Высокая несущая способность - за счет формованного ребра жесткости нагрузка возрастает на 54% по сравнению с плоскими лотками
• Уменьшенный вес - перфорация снижает массу без потери прочности
• Эффективная защита от коррозии - цинк-ламельное покрытие равноценено горячему цинкованию, но более равномерное и устойчивое к царапинам
• Доступ к кабелям - отверстия позволяют легко вывести или закрепить провода без резки
• Быстрый монтаж - система “мама-папа” исключает использование инструментов для соединения секций
• Защита кабелей - гладкая поверхность внутри лотка предотвращает повреждение изоляции при протяжке

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышками уровень защиты IP10 допускает лишь каплевидное попадание жидкости
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Требует установки крышек для достижения IP10; без них защита минимальна
• Не имеет встроенного разъема - для изменения направления или ответвлений нужны дополнительные детали
• Подходит только для кабелей с внешним диаметром ≤21 мм - большие кабели не смогут пройти через перфорационные отверстия

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к металлическим конструкциям вдоль конвейера
• Наружная трасса кабелей связи - установлен на столбах с крышками для защиты от осадков
• Аудитории и офисы - скрытая прокладка под потолком с возможностью быстрого доступа к проводам
• Энергообъекты - замена старых лотков на новые с повышенной коррозионной стойкостью

Практические советы

• При расчете количества кабелей используйте полезное сечение 11 800 мм2 - не заполняйте лоток более чем на 40–50%, чтобы обеспечить теплоотдачу и удобство обслуживания
• Для вертикальных участков обязательно используйте крепления с шагом не более 1,5 метра - особенно при большой нагрузке
• При монтаже в местах с высокой влажностью всегда устанавливайте крышки - они не только повышают защиту, но и предотвращают попадание мусора
• Проверьте посадочные отверстия перед креплением - они должны точно совпадать с кронштейнами или анкерными болтами
• При заказе нескольких лотков убедитесь, что все экземпляры - одинаковой партии, чтобы избежать различий в цвете и толщине покрытия
• Лоток перфорированный 150х80х2000мм цинк-ламельный от DKC (ДКС) можно комбинировать с другими элементами серии S5 Combitech - это гарантирует совместимость и надежность всей системы
