Кабельный листовой лоток перфорированный 60x150x3000 (MKS 615 FT) | 6055559 OBO Bettermann

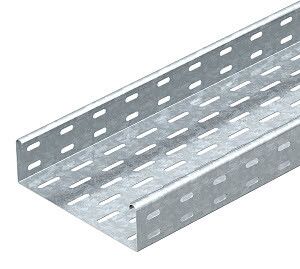

Кабельный лоток листовой перфорированный 60x150x3000 мм оцинкованный (артикул mks 615 ft, бренд OBO BETTERMANN) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает доступ к проводам, упрощает монтаж и соответствует требованиям безопасности для эксплуатации в условиях повышенной влажности и механических воздействий.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x150x3000 мм оцинкованный используется для организации кабельных трасс в помещениях и на открытых участках: производственные цеха, энергообъекты, трансформаторные подстанции, системы автоматизации, серверные комнаты. Подходит для прокладки кабелей до 8800 мм2 суммарного сечения. Применяется там, где требуется быстрый доступ к кабелям для обслуживания, модификации или диагностики.

Технические характеристики

• Размеры: 60×150×3000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная с горячим цинкованием
• Толщина стенки: 1 мм
• Полезное сечение: 8800 мм2
• Перфорация: боковые стенки и основание - с отверстиями для крепления и вентиляции
• Огнестойкость: да (соответствует нормам пожарной безопасности)
• Исполнение: без встроенного соединительного элемента (требуется доп. компоненты)
• Тип по классификации производителя: MKS 615 FT

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x150x3000 мм оцинкованный совместим с системой OBO BETTERMANN MKS 60. Для сборки длинных трасс используются продольные соединители RV 60 (входят в рекомендованный комплект). Монтаж осуществляется через перфорацию в основании с помощью кронштейнов, хомутов или анкеров. Перфорация в боковых стенках позволяет крепить лоток к стенам или опорам. Установка возможна на вертикальных и горизонтальных поверхностях. Не требует сварки - все крепления выполняются болтовыми соединениями.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571 и IEC 61537
• Огнестойкость подтверждена испытаниями
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)

Преимущества

• Высокая прочность за счёт толщины металла 1 мм и оцинкованного покрытия
• Улучшенная теплоотдача благодаря перфорации - снижается риск перегрева кабелей
• Доступ к кабелям без демонтажа лотка - удобство при ремонте и расширении сети
• Защита от коррозии - горячее цинкование гарантирует долгий срок службы даже во влажной среде
• Совместимость с сертифицированной системой OBO BETTERMANN - гарантированная надёжность соединений

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс не указан, хотя цинкование повышает устойчивость к влаге
• Не подходит для установки в зонах с постоянным воздействием агрессивных химических веществ (кислоты, щёлочи)
• Требует обязательного использования соединителей RV 60 для формирования сплошных трасс - самостоятельное соединение без них недопустимо
• Максимальная нагрузка рассчитана на кабели с суммарным сечением ≤8800 мм2; превышение может вызвать деформацию

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к потолку или стене вдоль технологической линии
• Силовые кабели в подстанциях - использование перфорации для крепления к кронштейнам с шагом 1–1,5 м
• Аварийное освещение и сигнализация в тоннелях - лоток легко монтируется на крепёжные проушины
• Цифровые коммуникации в офисных комплексах - возможность прокладки Ethernet, коаксиальных и медных кабелей в одном канале

Практические советы

• При планировании трассы учтите, что длина лотка - 3 метра. Для изгибов используйте специальные углы и переходники серии MKS 60
• При креплении к бетону применяйте анкерные болты M8-M10, в зависимости от нагрузки
• Не забудьте использовать заглушки на концах лотка - они предотвращают попадание пыли и мелкого мусора
• При использовании в помещениях с высокой влажностью проверяйте целостность цинкового покрытия после монтажа - при повреждениях обработайте кромки антикоррозийным составом
• Для точного расчета заполнения сечения - суммируйте площадь поперечного сечения всех кабелей, включая изоляцию. Не превышайте 8800 мм2
