Кабельный листовой лоток перфорированный 60x150x3000 (SKS 615 FS) | 6056156 OBO Bettermann

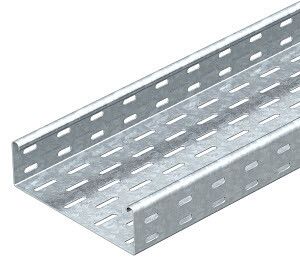

Кабельный лоток листовой перфорированный 60x150x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикулы sks 615 fs и 6056156) предназначен для прокладки силовых и управляющих кабелей в промышленных и инфраструктурных объектах. Его прочная оцинкованная конструкция выдерживает высокие механические нагрузки, обеспечивая долгий срок службы даже в сложных условиях.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в помещениях и на открытых участках: производственные цеха, энергообъекты, транспортные терминалы, АЭС, объекты ЖКХ. Подходит для прокладки кабелей с высокой плотностью заполнения благодаря большому полезному сечению 8800 мм2. Применяется там, где требуется надёжная фиксация, доступ к кабелям и защита от внешних воздействий.

Технические характеристики

• Габариты: 60×150×3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь с конвейерным цинкованием
• Толщина цинкового покрытия: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 8800 мм2
• Максимальная нагрузка: до 265 кг/м
• Огнестойкость: соответствует ГОСТ Р 53316-2009, классы E45–E90 (зависит от типа кабеля)
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет
• Исполнение: с заводскими соединительными разъёмами
• Перфорация: боковые стенки и дно - перфорированные

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x150x3000 мм, сталь 1.5мм оснащён заводскими соединительными разъёмами - позволяет собирать трассы без сварки и дополнительных креплений. Перфорация в дне и боках упрощает установку кабельных зажимов, креплений и вентиляцию. Монтаж возможен на кронштейны, потолочные подвесы, стены и опоры. Для сборки длинных трасс используйте комплектующие того же серийного ряда SKS 615 FS. Учитывайте, что радиус изгиба не указан - для поворотов применяйте специальные угловые элементы.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Произведено с лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)
• Покрытие соответствует требованиям ГОСТ Р 14918-80 (класс 1 по толщине цинка)

Преимущества

• Высокая несущая способность за счёт толщины стали 1,5 мм - подходит для тяжёлых кабельных систем
• Перфорация по всей поверхности снижает вес, улучшает теплоотвод и упрощает крепление кабелей
• Цинковое покрытие обеспечивает длительную коррозионную стойкость - особенно важно в неотапливаемых помещениях
• Соединительные разъёмы позволяют быстро собирать и модифицировать трассы без инструментов
• Подтверждённая огнестойкость делает лоток подходящим для объектов с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем - огнестойкость зависит от типа кабеля внутри
• Не рекомендован для постоянного погружения в воду или агрессивных химических средах - хотя цинк защищает от влаги, он не устойчив к кислотам и щелочам
• Не подходит для наружной эксплуатации под прямыми солнечными лучами в течение всего дня - риск перегрева при t > +45C
• Отсутствуют данные о допустимом радиусе изгиба - для криволинейных трасс требуются специализированные детали

Примеры использования

• Прокладка силовых кабелей на производстве: конвейеры, насосные станции, системы автоматизации
• Кабельные трассы в АЭС и других объектах Росатома - благодаря наличию лицензии
• Трассировка управления в холодильных комплексах и логистических центрах
• Обустройство кабельных каналов в подземных переходах и тоннелях с переменной влажностью

Практические советы

• При проектировании трассы учитывайте, что максимальная нагрузка 265 кг/м рассчитана на равномерное распределение массы - сосредоточенные нагрузки могут вызвать деформацию
• Для удобства обслуживания оставьте свободный доступ к перфорированным участкам - через них легко закрепить кабели и провести диагностику
• При использовании в сырых помещениях проверяйте целостность цинкового покрытия после монтажа - повреждения можно восстановить специальным составом Zink-Spray
• Соединяйте лотки только с другими элементами серии SKS 615 FS - совместимость гарантируется производителем OBO BETTERMANN
• Для вертикальных участков обязательно используйте поддерживающие кронштейны с шагом не более 1,5 м
