Усиливающая пластина на дно 150 мм ПЛЮС HD - SP150plus КМ-Профиль PL1951

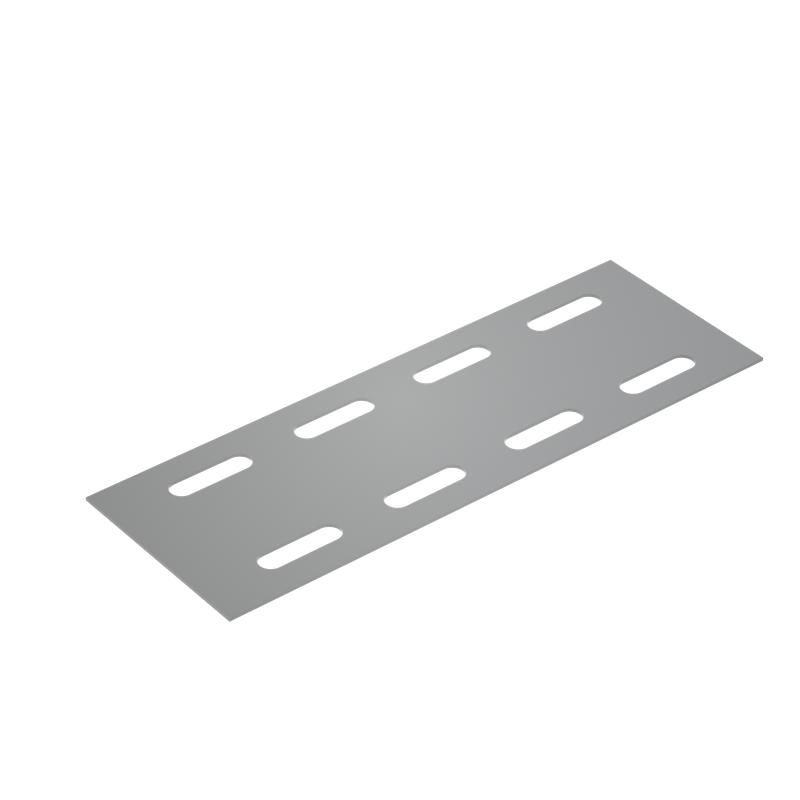

Усиливающая пластина на дно 150 мм ПЛЮС HD от КМ-Профиля - это стальная соединительная накладка, предназначенная для усиления жесткости и несущей способности кабельного лотка шириной 150 мм. Артикулы sp150plus hd и pl1951 подходят для монтажа в условиях повышенной влажности, на открытых участках и в промышленных зонах с умеренной коррозионной активностью.

Назначение и область применения

Усиливающая пластина на дно 150 мм ПЛЮС HD применяется для усиления дна кабельных лотков при прокладке тяжелых кабельных трасс. Она компенсирует прогиб лотка под собственным весом и нагрузкой от кабелей, особенно при больших пролетах между опорами. Подходит для использования в промышленных объектах, на заводах, в энергообъектах, вентиляционных шахтах и на открытых площадках. Элемент совместим с металлическими лотками того же размера - 150 мм.

Технические характеристики

• Ширина лотка: 150 мм - соответствует стандартным лоткам этого габарита;
• Толщина материала: 1 мм - достаточна для повышения жесткости без избыточного веса;
• Материал: сталь оцинкованная - прочная, устойчивая к деформации;
• Защитное покрытие: горячее цинкование - по DIN EN ISO 1461, обеспечивает долгую защиту от коррозии;
• Тип изделия: соединительная пластина - фиксируется на дне лотка, не заменяет сам лоток;
• Тип соединения: винтовой разъем - позволяет закрепить пластину болтами без сварки;
• Цвет: серый - единообразный внешний вид с другими элементами системы;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температурном воздействии;
• Климатическое исполнение: О(1,2,4) - работает в условиях умеренного, холодного и тропического климата, в том числе на открытом воздухе;
• Перфорация: есть - снижает массу, улучшает теплоотвод и ускоряет установку.

Совместимость и монтаж

Пластина предназначена исключительно для монтажа на дно кабельных лотков шириной 150 мм. Соединение осуществляется через винтовые разъемы - необходимо использовать болты M6 или M8 (не входят в комплект). Монтаж выполняется на ровную поверхность дна лотка, с равномерным распределением крепежа. Перфорированные отверстия позволяют легко выставить положение пластины и зафиксировать ее даже при наличии небольшого перекоса. Для надежности рекомендуется применять антивибрационные шайбы при вибрационных нагрузках.

Безопасность и стандарты

• Изготовлена по требованиям DIN EN ISO 1461 - гарантирует качество цинкового покрытия;
• Соответствует ГОСТ 15150-69 - допущена к эксплуатации в климатических зонах O1–O4;
• Обладает огнестойкостью - не распространяет пламя, не выделяет токсичных газов при нагреве;
• Не содержит хлора, фтора и других агрессивных веществ - безопасна для кабелей и окружающей среды.

Преимущества

• Увеличивает несущую способность лотка без изменения его габаритов;
• Горячее цинкование обеспечивает срок службы более 20 лет в агрессивных средах;
• Перфорация снижает вес и упрощает монтаж - не требуется резка или доработка;
• Не требует сварки - можно монтировать на уже установленный лоток;
• Подходит для ремонта старых лотков - восстанавливает жесткость без замены всей конструкции.

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (например, в кислотных производствах);
• Не следует применять в местах постоянного контакта с морской водой или соляными туманами - риск точечной коррозии;
• Не заменяет основной профиль лотка - не используется как самостоятельный несущий элемент;
• Рекомендовано избегать частого механического ударного воздействия на место крепления - возможна деформация перфорированной зоны.

Примеры использования

• Усиление дна лотка на конвейерной линии с тяжелыми силовыми кабелями;
• Монтаж в кабельных каналах тепловых электростанций с высокой влажностью;
• Прокладка кабелей на крыше промзоны - пластина выдерживает перепады температур и осадки;
• Ремонт старого лотка, который начал провисать под нагрузкой.

Практические советы

• Проверьте внутреннюю ширину лотка перед монтажом - она должна точно соответствовать 150 мм;
• Используйте болты с головкой под шестигранник - удобнее затягивать в ограниченном пространстве;
• При монтаже на вертикальных участках - крепите пластину с шагом не более 600 мм;
• Если лоток имеет ребра жесткости - убедитесь, что пластина не перекрывается ими;
• Для длительной эксплуатации в сыром помещении проверяйте состояние цинкового покрытия каждые 2–3 года - при появлении белого налета (циновых продуктов) протирайте сухой ветошью, не используйте растворители.
