Соединительная пластина 50 (0,8 мм) - LO0401 КМ-Профиль SP1

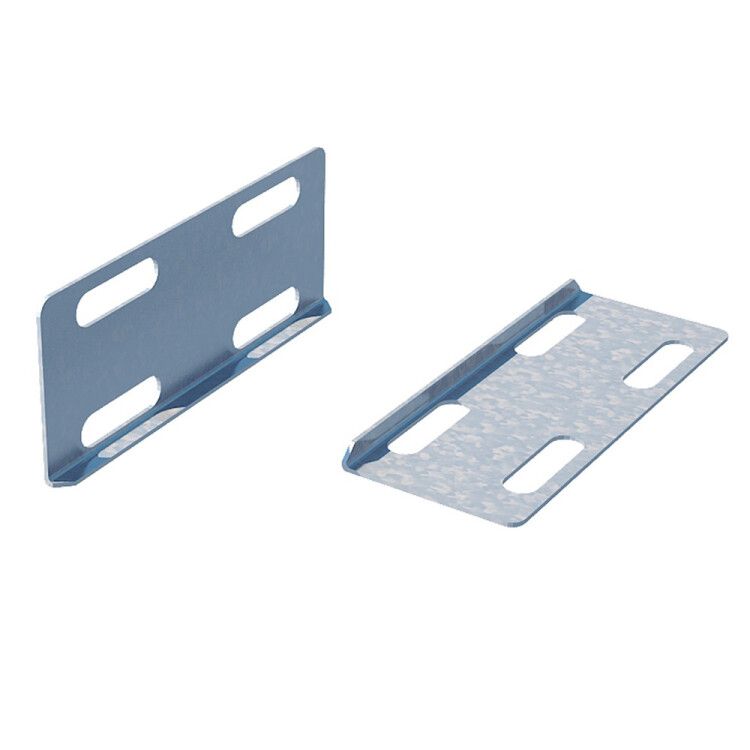

Пластина соединительная высота 50 мм, толщина 0,8 мм, сталь, КМ-профиль - элемент для надёжного соединения секций кабельных лотков типа КМ-профиль. Изделие изготовлено из оцинкованной стали и предназначено для внутренней прокладки кабельных трасс в помещениях с умеренным климатом. Артикулы sp1 и lo0401 соответствуют базовой серии ТМ СИСТЕМА КМ®.

Назначение и область применения

Пластина соединительная высота 50 мм, толщина 0,8 мм, сталь, КМ-профиль используется для соединения двух соседних секций кабельного лотка в местах их однотипных окончаний - например, при прямом продолжении трассы или при формировании стыка между участками. Применяется исключительно в системах кабельных лотков КМ-профиль. Подходит для монтажа в закрытых помещениях: офисах, производственных цехах, серверных, подземных переходах. Не рекомендуется для открытых площадок, влажных зон или агрессивных сред.

Технические характеристики

• Тип изделия: пластина соединительная, продольная
• Высота: 50 мм - совпадает с высотой профиля кабельного лотка КМ-профиль
• Толщина материала: 0,8 мм - обеспечивает достаточную жёсткость при минимальном весе
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, повышающее коррозионную стойкость
• Покрытие: серое, матовое - не требует дополнительной окраски
• Тип соединения: винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Огнестойкость: да - сохраняет целостность при воздействии температур до предела, установленного для стальных конструкций
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях нормальной и повышенной влажности, но без прямого контакта с водой

Совместимость и монтаж

Пластина соединительная высота 50 мм, толщина 0,8 мм, сталь, КМ-профиль совместима только с кабельными лотками серии КМ-профиль, имеющими аналогичную высоту и форму бортика. Монтаж выполняется в два этапа:

1. Подгоните две секции лотка друг к другу - зазор между торцами не должен превышать 2–3 мм.
2. Закрепите пластину снизу и сверху лотка с помощью самонарезающих или обычных болтов M6 (не входят в комплект). Число точек крепления - минимум 2 с каждой стороны.

Не используйте пластину для угловых, T-образных или перекрёстных соединений - она предназначена только для продольного стыка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на соответствие нормам для стальных конструкций в системах кабельной прокладки. Покрытие по методу Сендзимира соответствует DIN EN ISO 1461. Сертификаты качества доступны на сайте производителя.

Преимущества

• Готовая к установке форма - не требует гибки, резки или сварки
• Оцинкованное покрытие защищает от коррозии даже при небольших механических повреждениях
• Серый цвет не выгорает и не требует обслуживания
• Совместимость с широкой линейкой аксессуаров КМ-профиль - упрощает планирование трасс
• Экономит время монтажа - не нуждается в предварительной подготовке

Ограничения применения

• Не применяется на открытом воздухе - риск конденсата и осадков снижает срок службы
• Не подходит для агрессивных сред: химических цехов, морских портов, кислотных зон
• Не предназначен для нагрузок выше класса D (по ГОСТ Р 50571.15-97) - не заменяет несущую опору
• Не использовать в качестве перемычки между лотками разной высоты - возможен перекос и потеря герметичности

Примеры использования

• Соединение двух прямых участков кабельного лотка в технологическом корпусе завода
• Формирование стыка между лотками в коридоре административного здания
• Продление трассы в распределительной комнате подстанции
• Обустройство линий связи в серверной с высокой плотностью кабелей

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - искривлённые края затруднят плотное прилегание пластины
• Используйте болты с шайбой - это предотвращает проваливание головки в материал лотка
• При необходимости - можно дополнительно обработать стык термостойким герметиком, если требуется усиленная изоляция
• Пластина рассчитана на один тип лотка - не пытайтесь адаптировать её под другие системы, даже если они кажутся похожими
• Хранить в сухом месте - длительное воздействие влаги может вызвать белый налёт на цинке, хотя он не влияет на прочность
