Вертикальный угол 90° внешний 60x100 (RBV 610 F FS) | 7007055 OBO Bettermann

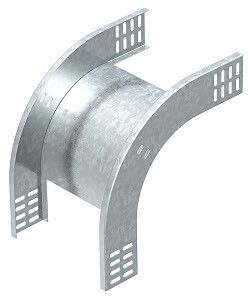

Угол вертикальный внешний 90 градусов 100х60 мм RBV 610 F FS от OBO BETTERMANN - это жесткая металлическая угловая секция для формирования наружных поворотов в системах кабельных лотков с высотой стенки 60 мм. Применяется в промышленных и энергетических объектах, где требуется надежная и стандартизированная трассировка кабелей.

Назначение и область применения

Угол вертикальный внешний 90 градусов 100х60 мм RBV 610 F FS предназначен для создания наружных поворотов в вертикальных участках кабельных лотков. Подходит для систем с высотой боковой стенки 60 мм, включая лотки серии KTS от OBO BETTERMANN. Используется там, где необходимо изменить направление трассы под прямым углом - например, при переходе с горизонтального участка на вертикальный или при обходе препятствий.

Технические характеристики

• Угол поворота: 90°
• Габариты: ширина 100 мм, высота 60 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Конструкция: жесткий изгиб - без сварки, сохраняет форму под нагрузкой
• Покрытие: цинкование - устойчиво к коррозии в помещениях и на открытых площадках
• Перфорация: да - позволяет фиксировать угол саморезами или болтами через отверстия
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включен в Реестр промышленной продукции РФ: №1367/9/2023

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х60 мм RBV 610 F FS совместим с кабельными лотками серии KTS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм. Для установки используется перфорация - крепится к лоткам с помощью саморезов или болтов. Монтаж выполняется после сборки основной трассы: угол устанавливается на место поворота, выравнивается и фиксируется. Учитывайте, что этот элемент не имеет встроенных зажимов - требуется дополнительная фурнитура для герметичности или защиты от механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России и прошло сертификацию в рамках Реестра промышленной продукции РФ. Лицензия Росатома подтверждает соответствие нормам для использования на объектах атомной энергетики. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Жесткий изгиб гарантирует точную геометрию и устойчивость к деформации при нагрузке
• Оцинкованная сталь защищает от коррозии без необходимости дополнительной обработки
• Перфорация упрощает быстрый и надежный монтаж
• Совместимость с сертифицированной серией KTS снижает риск ошибок при комплектации системы
• Подтвержденная лицензия Росатома расширяет возможности применения на ответственных объектах

Ограничения применения

• Не предназначена для внутренних поворотов - только для наружных углов
• Требует наличия лотков с высотой стенки именно 60 мм; несовместима с другими размерами
• Не имеет встроенного механизма крепления - нуждается в дополнительных крепежных элементах
• Не рекомендуется для использования в условиях постоянного контакта с открытым пламенем или химически активными жидкостями

Примеры использования

• Формирование поворота между горизонтальным и вертикальным участком кабельной трассы на подстанции
• Обход колонны или трубопровода в машинном зале завода
• Запуск кабелей с этажа на этаж в многоэтажном производственном корпусе
• Трассировка силовых кабелей в технологическом помещении АЭС

Практические советы

• Проверьте перед монтажом, чтобы высота боковой стенки вашего лотка точно соответствовала 60 мм - даже 1–2 мм расхождения могут нарушить плотность соединения
• Используйте крепеж с антикоррозийным покрытием (например, оцинкованные саморезы) для сохранения целостности всей системы
• При использовании на открытом воздухе или в сыром помещении проверьте герметичность стыков - можно дополнительно применить термоклеевые или резиновые уплотнители
• RBV 610 F FS - часть серии KTS. Чтобы избежать проблем с совместимостью, лучше собирать всю трассу из одного производителя и серии
