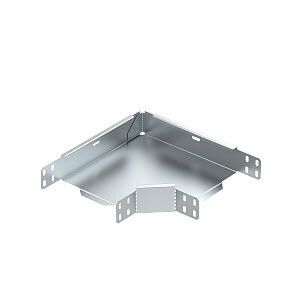

Угловая секция 90° для лотка LKS 300 мм (RBL 90 630 FS RU) | 6043096 OBO Bettermann

Угловая секция 90 градусов для лотка LKS 300 мм от OBO Bettermann - элемент системы кабельных лотков LKS, обеспечивающий плавный поворот трассы на 90° при сохранении целостности проводки. Артикул RBL 90 630 FS RU совместим с лотками той же ширины и высоты, что делает его надёжным решением для промышленных объектов, где требуется жёсткая и долговечная кабельная трасса.

Назначение и область применения

Угловая секция 90 градусов для лотка LKS 300 мм предназначена для изменения направления кабельной трассы под прямым углом. Применяется там, где необходимо обойти препятствие, смонтировать переход между горизонтальными участками или вывести кабели к оборудованию под углом. Подходит для систем, требующих механической прочности и устойчивости к внешним воздействиям - например, на заводах, в энергообъектах, на транспорте и в инфраструктурных проектах.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный и предсказуемый поворот трассы;
• Ширина: 300 мм - соответствует ширине лотков серии LKS, позволяет сохранить одинаковый проход для кабелей;
• Высота боковой стенки: 60 мм - точно совпадает с высотой стандартных лотков LKS, исключает перепады при стыковке;
• Толщина материала: 0,7 мм - оптимальная для жёсткости и устойчивости к деформациям при монтаже и нагрузках;
• Материал: сталь - гарантирует прочность и долговечность;
• Покрытие: цинк - защищает от коррозии, особенно в условиях повышенной влажности или агрессивной среды;
• Тип конструкции: жёсткий изгиб - не требует дополнительного усилия при установке, сохраняет форму после монтажа;
• Исполнение: с интегрированным соединителем - позволяет легко фиксировать секцию к лоткам без дополнительных крепёжных деталей.

Совместимость и монтаж

Угловая секция 90 градусов для лотка LKS 300 мм совместима только с лотками серии LKS, имеющими высоту 60 мм и ширину 300 мм. Интегрированный соединитель обеспечивает быстрое и надёжное соединение - достаточно совместить кромки и закрепить болтами через отверстия в соединителе. Монтаж выполняется без сварки или специальных инструментов. Убедитесь, что все соседние элементы имеют ту же толщину стенки (0,7 мм), чтобы избежать зазоров и перекосов.

Безопасность и стандарты

Изделие имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 и внесено в Реестр промышленной продукции РФ (№ 1367/9/2023). Это подтверждает соответствие требованиям безопасности для использования на объектах атомной энергетики и других критически важных инфраструктурах. Конструкция соответствует принципам стандартизированной системы LKS, разработанной OBO Bettermann.

Преимущества

• Не требует дополнительных комплектующих - соединитель уже встроен;
• Цинковое покрытие снижает риск коррозии даже в сырых помещениях;
• Жёсткая конструкция не прогибается под весом кабелей или при случайном контакте;
• Совместимость с сертифицированными лотками LKS обеспечивает единый стандарт всей трассы;
• Экономит время монтажа - не нужно подгонять или дорабатывать элементы.

Ограничения применения

Угловая секция 90 градусов для лотка LKS 300 мм нельзя использовать с лотками другой серии, даже если их ширина совпадает - высота стенки должна быть строго 60 мм. Также не рекомендуется применять в местах с постоянным ударным воздействием или вибрацией выше нормы - хотя материал прочный, длительные динамические нагрузки могут вызвать усталостные трещины. Не предназначен для наружной эксплуатации без защиты от прямых осадков и УФ-лучей.

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в машинном зале;
• Обход колонн или трубопроводов на производстве;
• Подключение распределительных щитов, расположенных под прямым углом к основной трассе;
• Монтаж в цехах АЭС, химических производствах и метрополитенах - благодаря лицензии Росатома.

Практические советы

• Перед монтажом проверьте, что все лотки, которые будут соединены с этой секцией, имеют тот же тип исполнения - идентичную толщину и форму кромки;
• Если трасса проходит через вибрирующие зоны, дополнительно закрепите угол двумя болтами вместо одного;
• Не используйте силовые инструменты при затяжке - момент должен быть умеренным, чтобы не повредить цинковое покрытие;
• Артикул RBL 90 630 FS RU можно заказывать как запасной элемент - он универсален для любой трассы LKS 300×60 мм.
