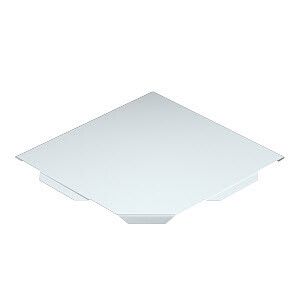

Крышка угловой секции 90° для лотка LKS 300мм (DFB 90 300 FS RU) | 7129745 OBO Bettermann

Крышка угловой секции 90 градусов для лотка LKS 300 мм от OBO Bettermann - элемент завершения угловых участков кабельного лотка LKS, обеспечивающий безопасную и герметичную защиту кабелей на поворотах трассы. Артикул dfb 90 300 fs ru совместим с лотками серии LKS и соответствует требованиям промышленной стандартизации России.

Назначение и область применения

Крышка угловой секции 90 градусов для лотка LKS 300 мм предназначена для закрывания верхней части углового перехода в кабельной трассе. Применяется там, где кабельный лоток меняет направление на 90° - например, при проходе через перегородки, колонны или при изменении высоты трассы. Защищает кабели от механических воздействий, пыли и случайного доступа. Подходит для промышленных объектов, энергообъектов, транспорта и инфраструктуры, где используются системы кабельного лотка LKS.

Технические характеристики

• Угол поворота: 90° - обеспечивает точное соответствие угловому соединению лотка LKS 300 мм
• Тип изделия: крышка угла - не является самостоятельным элементом трассы, а закрывает уже смонтированный угловой фрагмент
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в условиях повышенной влажности и агрессивной среды
• Толщина материала: 0,75 мм - оптимальная жесткость для сохранения формы при монтаже и эксплуатации
• Покрытие: оцинковка - защищает от ржавчины без необходимости дополнительной покраски
• Тип крепления: замковое - фиксируется без инструментов, плотно защелкивается на бортах лотка
• Рекомендованный ассортимент: да - сертифицирована для использования исключительно с лотками LKS 300 мм
• Обозначение типа: DFB 90 300 FS RU - внутренний код производителя, указывающий на тип, угол, ширину и соответствие российским нормам

Совместимость и монтаж

Крышка угловой секции 90 градусов для лотка LKS 300 мм совместима только с лотками серии LKS шириной 300 мм. Устанавливается после сборки углового поворота из двух лотков. Крепление осуществляется путём защелкивания - выступы на крышке входят в пазы бортов лотка до характерного щелчка. Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы. Не требует сверления, болтов или саморезов. Для надёжности рекомендуется проверить плотность защелкивания по всей длине.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Внесена в Реестр промышленной продукции РФ (№ 1367/20/2023) - соответствует требованиям законодательства РФ
• Произведена компанией OBO Bettermann - международный стандарт качества на продукцию для кабельных систем

Преимущества

• Замковое крепление позволяет быстро установить и демонтировать крышку без инструментов
• Оцинкованная сталь обеспечивает длительный срок службы даже в сырых или химически активных помещениях
• Точное соответствие форме лотка LKS гарантирует герметичность и отсутствие зазоров
• Подтверждённая совместимость с лицензией Росатома снижает риск отказа при инспекциях

Ограничения применения

• Не применяется с лотками других серий (например, LK, LKB, LKC) - несовместимые размеры и форма креплений
• Не предназначен для нагрузок выше массы собственной конструкции - не служит несущим элементом
• Не используется в качестве основной защиты от воды - не имеет IP-классификации, не рассчитана на постоянное погружение
• Не рекомендуется для открытых площадок без дополнительной защиты от осадков - оцинковка устойчива, но не вечна при постоянном контакте с водой

Примеры использования

• На промышленных предприятиях - защита кабелей на поворотах трассы между цехами
• В АЭС и тепловых электростанциях - согласовано с лицензией Росатома
• В транспортных терминалах - для организации кабельных маршрутов вдоль стен и колонн
• В распределительных пунктах - при выводе кабелей с уровня пола на уровень потолка

Практические советы

• Перед монтажом убедитесь, что лоток LKS 300 мм собран правильно - крышка не защелкнётся при перекосе
• Проверьте целостность замков - деформированные края могут препятствовать плотному соединению
• При использовании в местах с частым обслуживанием - запасайте несколько запасных крышек, они легко теряются при демонтаже
• Не используйте силовые инструменты для установки - достаточно рук, чтобы добиться плотного защелкивания
• Артикул dfb 90 300 fs ru всегда заказывайте вместе с лотком LKS - комплектность гарантирует правильную работу системы
