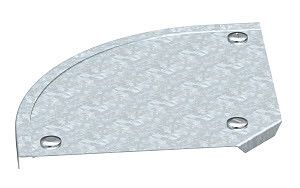

Крышка угловой секции 90° 300мм (DFB 90 300 FS) | 7129653 OBO Bettermann

Крышка угловой секции 90 градусов 300 мм от OBO BETTERMANN (артикул DFB 90 300 FS) предназначена для защиты и герметизации кабельных лотков на поворотах с углом 90°. Она обеспечивает безопасную и аккуратную прокладку проводов в сложных участках трассы, сохраняя целостность системы и защищая кабели от внешних воздействий.

Назначение и область применения

Эта крышка используется для закрывания угловых соединений в системах кабельных лотков, где требуется изменение направления трассы на 90 градусов. Подходит для установки в помещениях с высокой нагрузкой на коммуникации - например, на производствах, в серверных, распределительных щитовых и промышленных объектах. Применяется исключительно совместно с оцинкованными кабельными лотками той же серии.

Технические характеристики

• Угол поворота: 90° - позволяет плавно перейти от горизонтального к вертикальному участку лотка или между двумя перпендикулярными секциями;
• Длина: 300 мм - соответствует стандартной ширине лотков, что обеспечивает равномерное покрытие без зазоров;
• Материал: сталь оцинкованная с толщиной 0,75 мм - гарантирует прочность и долговечность даже в условиях повышенной влажности и механических нагрузок;
• Покрытие: цинк - антикоррозийная защита, подходящая для внутренней установки и помещений с умеренной влажностью;
• Тип крепления: замковое - фиксация происходит без болтов и инструментов, путём защёлкивания на край лотка;
• Совместимость с кабельными лотками: да - специально разработана для лотков серии DFB от OBO BETTERMANN.

Совместимость и монтаж

Крышка DFB 90 300 FS совместима только с оцинкованными угловыми секциями того же бренда и серии. Установка выполняется вручную: достаточно совместить кромки крышки с краями лотка и надавить до характерного щелчка - замки автоматически фиксируют её. Монтаж возможен как до, так и после прокладки кабелей. Для работы не требуются инструменты, однако важно проверить соответствие ширины лотка и крышки - несовпадение приведёт к негерметичному соединению.

Преимущества

• Быстрая установка благодаря замковому механизму - экономит время при сборке трассы;
• Высокая жесткость материала - не деформируется под весом кабелей или случайным давлением;
• Равномерное покрытие всей поверхности угла - исключает риск попадания пыли, влаги или сторонних предметов внутрь лотка;
• Интегрированная система фиксации - снижает риск смещения крышки при вибрациях или температурных изменениях.

Ограничения применения

• Не предназначен для наружной установки - цинковое покрытие недостаточно для длительного воздействия осадков и ультрафиолета;
• Не совместима с пластиковыми, алюминиевыми или окрашенными лотками других производителей - из-за различий в форме кромок и шаге замков;
• Не рекомендуется использовать там, где ожидаются ударные нагрузки выше нормы - материал слишком тонкий для экстремальных условий;
• Подходит только для лотков с шириной, соответствующей стандарту DFB - проверьте маркировку на основной секции перед заказом.

Примеры использования

• Переход от горизонтальной трассы к вертикальной шахте в офисном здании;
• Защита кабелей на повороте между технологическим корпусом и распределительным щитом на заводе;
• Финальное оформление углов в серверной комнате для эстетики и безопасности доступа к оборудованию.

Практические советы

• Перед монтажом убедитесь, что внутри лотка нет острых краёв или выступающих элементов - они могут повредить изоляцию кабелей при закрывании крышки;
• Если крышка не защёлкивается - проверьте правильность ориентации: она имеет направленный профиль и должна плотно прилегать только одним способом;
• Для длинных трасс с несколькими углами рекомендуется собирать всю систему с крышками сразу - так легче контролировать уровень герметичности;
• Артикул DFB 90 300 FS всегда указывается на упаковке - сверьте его с заявленным в каталоге, чтобы избежать ошибки при замене.
