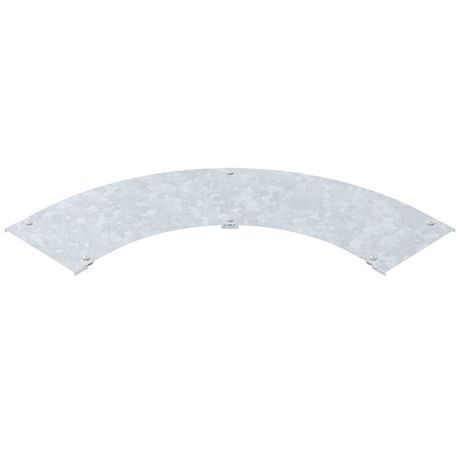

Крышка угловой секции 90° 300 мм R=500 (BD 90 R5 FT) | 6239263 OBO Bettermann BD FT

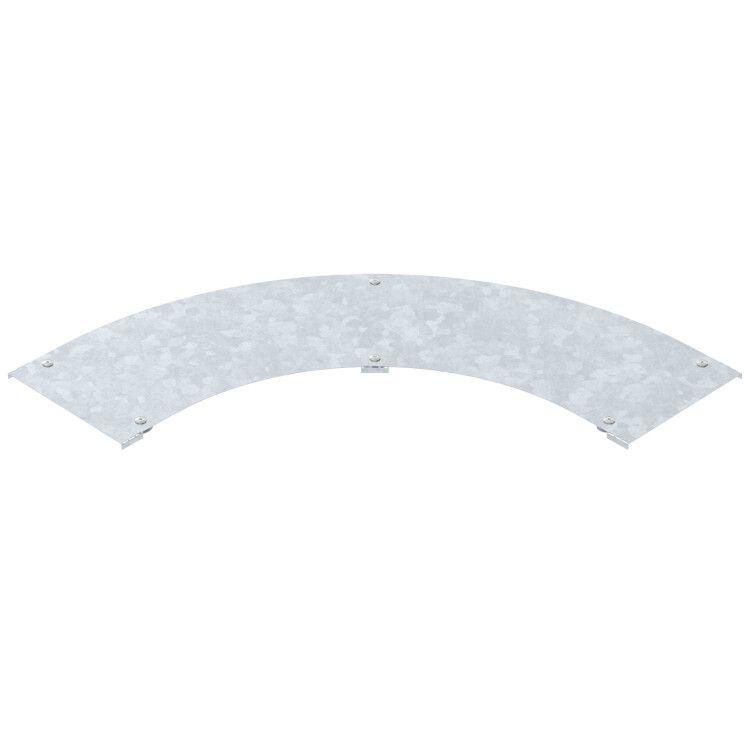

Крышка угловой секции 90 градусов 300 мм, радиус изгиба 500 мм от OBO BETTERMANN предназначена для защиты кабелей на поворотах лестничных кабельных лотков. Артикул bd 90 300 r5 ft обеспечивает надежное закрывание угловых участков с жесткими требованиями к безопасности и долговечности.

Назначение и область применения

Крышка угловой секции 90 градусов 300 мм, радиус изгиба 500 мм используется для герметичного закрытия внешнего угла кабельного лотка лестничного типа под углом 90°. Применяется там, где требуется защитить кабели от механических воздействий, пыли, влаги и случайного доступа - например, на производствах, в энергообъектах, транспортных терминалах и объектах атомной отрасли.

Технические характеристики

• Угол поворота: 90° - соответствует стандартному изгибу лестничных лотков
• Длина секции: 300 мм - оптимальна для соединений между прямыми участками
• Радиус изгиба: 500 мм - совместим с лотками того же радиуса
• Материал: сталь - прочная основа, выдерживающая нагрузки и перепады температур
• Защитное покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Тип крепления: поворотный фиксатор - позволяет легко открывать и закрывать крышку без инструментов
• Совместимость: да - работает с лестничными кабельными лотками OBO BETTERMANN и аналогичными системами
• Реестр РФ: 1367\20\2023 - зарегистрирована как промышленная продукция
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к использованию на ядерных объектах

Совместимость и монтаж

Крышка угловой секции 90 градусов 300 мм, радиус изгиба 500 мм совместима с лестничными кабельными лотками OBO BETTERMANN, имеющими тот же радиус изгиба (500 мм) и шаг крепления. Устанавливается поверх уже смонтированного углового участка лотка. Фиксаторы поворотного типа позволяют быстро защелкнуть крышку одним движением - достаточно совместить замки и повернуть их до щелчка. Для демонтажа - просто поверните фиксаторы в противоположную сторону.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ №1367\20\2023 и имеет лицензию Росатома, что подтверждает его соответствие нормам безопасности для использования на опасных производственных объектах. Горячее цинкование обеспечивает длительную защиту от коррозии, снижая риск аварий из-за разрушения корпуса.

Преимущества

• Поворотные фиксаторы исключают необходимость использования болтов и гаек - экономят время при обслуживании
• Высокая прочность стали + цинкование - срок службы более 25 лет в условиях повышенной влажности
• Поддержка сертификации Росатома - единственный вариант для проектов АЭС и других объектов с особыми требованиями
• Чёткая совместимость с лестничными лотками - минимизирует риск сборочных ошибок

Ограничения применения

• Не предназначен для внутренних углов - только для внешних поворотов 90°
• Не совместим с плоскими или круглыми лотками - требует точного соответствия радиуса 500 мм
• Не рекомендовано применение в средах с постоянным контактом с кислотами или щелочами - цинк может разрушаться при длительном воздействии
• Не является взрывозащищённым устройством - не заменяет специализированные корпуса для зон категории В-Iб

Примеры использования

• Закрытие углового перехода кабельного лотка на подстанции 10/0,4 кВ
• Защита силовых кабелей на маршруте между цехом и распределительным пунктом на заводе
• Монтаж в системах кабельной сети на атомной электростанции согласно лицензии Росатома
• Обустройство трассы кабеля в помещениях с высокой запылённостью - например, на металлургических предприятиях

Практические советы

• Перед установкой проверьте, чтобы радиус изгиба лотка точно соответствовал 500 мм - иначе крышка не будет плотно прилегать
• При монтаже на вертикальных участках используйте дополнительные поддерживающие элементы - вес крышки может вызвать провисание при длинных участках
• Не применяйте инструменты для открытия фиксаторов - они рассчитаны на ручное управление; насильственное действие может сломать механизм
• Артикул bd 90 300 r5 ft всегда заказывайте вместе с лотком той же серии - гарантирует идеальное сочетание всех компонентов системы OBO BETTERMANN
