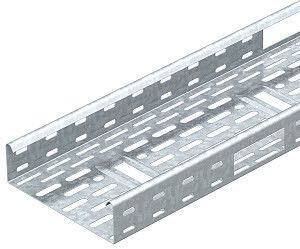

Кабельный листовой лоток перфорированный 60x300x3000 (IKS 630 FS) | 6087140 OBO Bettermann

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул iks 630 fs / 6087140) предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Лоток обеспечивает надежную фиксацию проводов, легкий доступ к кабелям и устойчивость к агрессивным условиям благодаря цинковому покрытию и высокой механической прочности.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1 мм используется для организации кабельных трасс внутри помещений и на открытых участках. Подходит для установки на стенах, потолках и опорах в производственных цехах, АЭС, энергообъектах, логистических терминалах и других местах с повышенными требованиями к безопасности и долговечности. Применяется там, где требуется частый доступ к кабелям для обслуживания или модификации трассы.

Технические характеристики

• Габариты: 60×300×3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: цинк методом конвейерного гальванизирования, толщина слоя 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 17 800 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Нагрузка: до 120 кг/м (по ГОСТ Р 52868-2007)
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - подходит для зон с вибрацией оборудования
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Срок службы: не менее 28 лет при соблюдении условий эксплуатации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Регистрация в реестре промышленной продукции РФ: 1367\18\2023

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1 мм не имеет встроенного соединительного элемента - для сборки трасс используются внешние крепления и переходники совместимые с системой OBO Bettermann. Перфорация в боковых стенках и основании позволяет легко фиксировать лоток кронштейнами, болтами или хомутами. Монтаж возможен как горизонтально, так и вертикально. Для соединения нескольких секций рекомендуется использовать специальные муфты или болтовые стыки с герметизацией при необходимости.

Безопасность и стандарты

Изделие соответствует российским нормативам: ГОСТ Р 52868-2007 (лотки кабельные), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (виброустойчивость). Лицензия Росатома подтверждает соответствие требованиям ядерной и энергетической отраслей. Цинковое покрытие защищает от коррозии даже в условиях повышенной влажности и перепадов температур.

Преимущества

• Перфорация по всей поверхности снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Высокая жесткость при минимальной толщине стали (1 мм) обеспечивает устойчивость к деформации
• Цинковое покрытие гарантирует длительную защиту без дополнительной окраски
• Подходит для использования в экстремальных климатических условиях - от Арктики до жарких регионов
• Соответствие лицензии Росатома открывает возможности для применения на чувствительных объектах

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя цинк защищает от влаги, лоток не имеет IP-защиты
• Не рекомендован для установки в помещениях с постоянным воздействием агрессивных химикатов (например, кислот, щелочей)
• Без комплектующих (соединителей, крышек, креплений) не образует замкнутую трассу - требует допоборудования
• Максимальная нагрузка 120 кг/м - не подходит для массивных кабельных bundles свыше этого значения

Примеры использования

• Прокладка кабелей управления на АЭС и тепловых электростанциях
• Трассировка сигналов и питания на конвейерах в пищевой промышленности
• Обустройство кабельных каналов в холодильных камерах и логистических комплексах
• Фиксация слаботочных сетей (Ethernet, CCTV) в производственных корпусах с вибрационными нагрузками

Практические советы

• При проектировании трасс учтите посадочные размеры - ширина 300 мм требует свободного места минимум 350 мм между препятствиями
• Для длинных пролетов (>3 м) используйте дополнительные точки крепления через каждые 1,5–2 м
• Чтобы избежать повреждения цинка при резке, применяйте ножницы по металлу, а не болгарку - при использовании последней обработайте срез антикоррозийным составом
• При работе в условиях низких температур проверьте целостность покрытия перед монтажом - микротрещины могут возникнуть при ударах при температуре ниже –40C
• Для защиты от пыли и влаги в неотапливаемых зонах сочетайте лоток с крышками и герметичными заглушками OBO Bettermann
