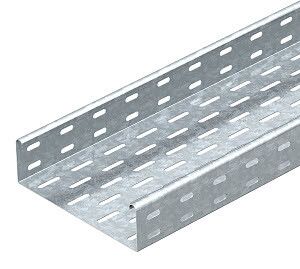

Кабельный листовой лоток перфорированный 60x300x3000 (MKS 630 FT) | 6055613 OBO Bettermann

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1 мм, горячий цинк от OBO BETTERMANN (артикул mks 630 ft) предназначен для прокладки силовых и слаботочных кабелей в промышленных помещениях с повышенными требованиями к защите от коррозии и огню. Лоток обеспечивает доступ к проводам, легкий монтаж и долговечную работу в агрессивных условиях.

Назначение и область применения

Этот перфорированный кабельный лоток используется для упорядоченной прокладки кабелей на объектах с высокими требованиями к безопасности и надежности: заводы, энергообъекты, транспортные узлы, АЭС, подстанции. Подходит для вертикальной и горизонтальной прокладки в закрытых помещениях, на эстакадах и в технологических коридорах. Благодаря перфорации и открытой конструкции обеспечивается естественная вентиляция кабелей, снижается риск перегрева.

Технические характеристики

• Размеры: ширина 60 мм, высота 300 мм, длина 3000 мм
• Материал: сталь с толщиной 1 мм
• Покрытие: горячий цинк - защита от коррозии в агрессивной среде
• Полезное сечение: 17 800 мм2 - позволяет разместить значительный объем кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: без соединительного элемента - требует установки отдельных фитингов
• Перфорация: боковые стенки и основание имеют отверстия для крепления и вентиляции
• Тип: MKS 630 FT
• Лицензия: Росатом ЦО-12-101-13253 от 12.04.2023
• Реестр РФ: 1367\10\2023

Совместимость и монтаж

Лоток совместим с системой MKS 60 от OBO BETTERMANN. Для сборки требуется использовать продольные соединители RV 60 (входят в рекомендованный комплект, но не включены в данную единицу товара). Монтажная перфорация в основании позволяет крепить лоток к потолку, стене или опорам с помощью болтов или хомутов. Перфорированные боковые стенки обеспечивают гибкую фиксацию кабелей через зажимы или кронштейны. Установка возможна как на крепежные профили, так и на анкерные болты. Необходимо соблюдать шаг крепления не более 1,5 м для равномерной нагрузки.

Безопасность и стандарты

Лоток имеет сертификат огнестойкости и лицензию Росатома, что подтверждает соответствие нормам для использования на ядерных и других ответственных объектах. Продукт соответствует требованиям ГОСТ Р 50571 и международным стандартам IEC 61537. Горячее цинкование обеспечивает электроизоляцию и предотвращает образование гальванических пар при контакте с другими металлами.

Преимущества

• Высокая прочность благодаря стали толщиной 1 мм и жесткой форме
• Устойчивость к коррозии - покрытие горячим цинком служит до 25 лет в промышленной среде
• Доступ к кабелям без демонтажа - удобство обслуживания и модификации системы
• Поддержка массового кабелирования - полезное сечение 17 800 мм2 позволяет размещать много кабелей одного типа
• Совместимость с широким спектром аксессуаров системы MKS 60

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-защита не указана, хотя цинк устойчив к влаге
• Не подходит для внешней установки без защиты от механических повреждений и осадков
• Требует обязательного использования соединителей RV 60 для сборки секций - без них невозможна герметичная и прочная связь
• Не рекомендуется для мест с постоянным воздействием кислот, щелочей или солевых растворов - даже цинк может разрушаться в таких условиях

Примеры использования

• Прокладка кабелей управления на участках АЭС и тепловых электростанций
• Формирование трасс для сигнализации и связи в производственных корпусах
• Обустройство кабельных каналов в распределительных пунктах с частым доступом персонала
• Монтаж в цехах с высокой запыленностью - перфорация способствует выведению пыли из зоны кабелей

Практические советы

• При заказе учитывайте, что лоток поставляется без соединительных элементов - приобретайте RV 60 отдельно
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать напряжение в металле
• При креплении к бетону применяйте анкеры M8; для стальных конструкций - саморезы с гроверами
• Не допускайте перегрузки по сечению - максимальная плотность заполнения должна быть не выше 40–50%
• При необходимости изменения направления используйте угловые переходники и тройники из серии MKS 60
• Артикул mks 630 ft - это часть системы OBO BETTERMANN; все аксессуары должны быть из того же семейства для гарантии совместимости
