Вертикальный угол 90° внешний 60x400 (RBV 640 F FT) | 7007072 OBO Bettermann

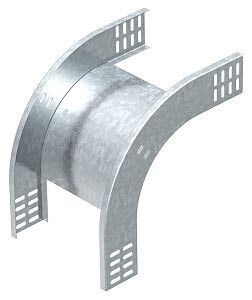

Угол вертикальный внешний 90 град. 60x400 мм (RBV 640 F FT, RBV F FT) от OBO BETTERMANN предназначен для формирования наружных поворотов кабельных лотков с высотой стенки 60 мм. Этот элемент обеспечивает надежную маршрутизацию кабелей в вертикальном направлении, особенно там, где требуется переход с горизонтального участка на вертикальный спуск. Артикул RBV 640 F FT соответствует лицензионному требованию Росатома и сертифицирован для использования в промышленных объектах.

Назначение и область применения

Этот угол используется для создания внешних поворотов на 90° между горизонтальным и вертикальным участком кабельного лотка. Направление изгиба - вертикально вниз, что позволяет кабелям безопасно переходить с уровня пола на уровень потолка или наоборот. Подходит для систем с высотой боковой стенки 60 мм, совместим с большинством лотков OBO BETTERMANN и аналогичными изделиями других производителей.

Технические характеристики

• Угол поворота: 90°
• Высота стенки: 60 мм
• Ширина прохода: 400 мм
• Толщина материала: 1 мм
• Материал: сталь с горячим цинкованием
• Исполнение: без соединительного элемента - требует самостоятельного крепления
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угол RBV 640 F FT совместим с кабельными лотками, имеющими высоту боковой стенки 60 мм. Для установки необходимо использовать болты, шайбы и гайки, подходящие по диаметру отверстий в лотках. Поскольку элемент не имеет встроенного соединительного механизма, его фиксируют с помощью стандартных комплектующих OBO BETTERMANN - например, болтов M8 или M10 в зависимости от нагрузки. Убедитесь, что поверхности лотка и угла плотно прилегают друг к другу перед затяжкой крепежа.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ (№1367\9\2023) и имеет официальную лицензию Росатома, что допускает его применение на ядерных и радиационно опасных объектах. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности, химической активности и перепадов температур. Материал соответствует ГОСТ 14918 и ISO 1461 для покрытий методом горячего цинкования.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм
• Защита от коррозии - горячее цинкование служит до 25 лет в промышленной среде
• Поддержка стандарта Росатома - можно использовать на контролируемых объектах
• Простая замена и ремонт - доступен в любом регионе России через официальные каналы OBO BETTERMANN

Ограничения применения

• Не подходит для лотков с высотой стенки менее или более 60 мм - возможен зазор или давление на кромки
• Не предназначено для внутреннего поворота - только для внешнего угла
• Не рекомендовано использование в условиях постоянного погружения в жидкости - хотя цинк защищает от влаги, длительное воздействие воды снижает срок службы
• Требуется дополнительный крепеж - сам элемент не содержит крепежных деталей

Примеры использования

• Переход кабелей от потолочного лотка к полу в производственных цехах
• Обводка трубопроводов и оборудования в энергообъектах
• Прокладка силовых кабелей в подстанциях и распределительных пунктах
• Монтаж в помещениях с высокой влажностью - холодильные камеры, насосные станции

Практические советы

• Проверьте точную высоту стенки вашего лотка перед заказом - даже +-2 мм может вызвать проблемы при сборке
• Используйте антивибрационные прокладки между уголком и лотком при монтаже на вибрирующих конструкциях
• При необходимости удлинения - комбинируйте несколько угловых элементов с прямыми участками, соблюдая минимальный радиус изгиба
• Артикулы RBV 640 F FT и RBV F FT - это один и тот же продукт; различия в обозначении связаны с внутренней классификацией OBO BETTERMANN
• Храните изделия в сухом месте - даже цинковое покрытие может терять защитные свойства при длительном контакте с осадками и солями
