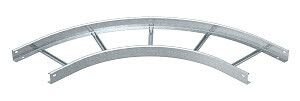

Угловая секция 90° 60x400 (LBI 90 640 NS FS) | 6211054 OBO Bettermann

Угловая секция 90 градусов 60x400 LBI 90 640 NS FS - элемент системы кабельных лотков лестничного типа от OBO BETTERMANN, предназначенный для изменения направления трассы на 90° при сохранении высоты бортов 60 мм. Применяется там, где требуется надежный и долговечный переход между горизонтальными участками лотка.

Назначение и область применения

Эта угловая секция используется для соединения двух прямых участков кабельных лотков лестничного типа с перекладинами NS, когда необходимо сделать поворот под прямым углом. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, на объектах энергетики и транспорта. Особенно эффективна там, где важна механическая прочность и устойчивость к коррозии.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий поворот трассы без дополнительных компонентов.
• Высота боковой стенки: 60 мм - совместима с лотками серии NS, имеющими такую же высоту.
• Ширина: 400 мм - определяет максимальную ширину трассы, которую можно смонтировать через этот элемент.
• Внутренний радиус: 490 мм - минимальный радиус изгиба внутри секции; влияет на допустимый радиус изгиба кабелей при прокладке.
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности или агрессивной среды.
• Тип ступени: профиль неперфорированный - позволяет использовать секцию только с лотками того же типа, без возможности крепления через отверстия.
• Тип бокового профиля: плоский - обеспечивает плотное прилегание к другим элементам системы и равномерное распределение нагрузки.

Совместимость и монтаж

Угловая секция 90 градусов 60x400 LBI 90 640 NS FS совместима исключительно с лотками лестничного типа NS от OBO BETTERMANN, имеющими высоту бортов 60 мм и неперфорированные профили. Для сборки используются стандартные болтовые соединения, предусмотренные конструкцией лотков NS. Монтаж выполняется путем выравнивания торцов секции и лотка, фиксации с помощью болтов и гаек. Убедитесь, что внутренний радиус 490 мм соответствует требованиям к минимальному радиусу изгиба используемых кабелей.

Преимущества

• Изготовлена из оцинкованной стали - устойчива к ржавчине даже в сырых или химически активных средах.
• Жесткая конструкция обеспечивает стабильность всей трассы при больших нагрузках.
• Не требует дополнительных адаптеров или переходников при использовании с серийными лотками NS.
• Поддерживает целостность защиты кабелей благодаря герметичному контакту с другими элементами системы.

Ограничения применения

• Не подходит для систем с перфорированными профилями или другой высотой бортов - например, с лотками высотой 80 мм или выше.
• Внутренний радиус 490 мм может ограничивать использование крупногабаритных жестких кабелей с большим радиусом изгиба - проверьте соответствие перед установкой.
• Не предназначен для наружной эксплуатации без дополнительной защиты от осадков - хотя оцинковка защищает от коррозии, она не заменяет IP-защиту.

Примеры использования

• Переход между двумя горизонтальными участками кабельного лотка в цехе металлургического завода.
• Обход колонны или оборудования в распределительном щите на производстве.
• Прокладка кабелей вдоль стены с последующим поворотом вниз или в сторону для выхода к оборудованию.

Практические советы

• Перед монтажом проверьте, чтобы все лотки в трассе имели одинаковый тип профиля (NS) и высоту 60 мм - иначе возникнет зазор или неплотное соединение.
• При прокладке кабелей с большими жилами (например, силовые кабели с сечением более 150 мм2) рассчитайте, чтобы их минимальный радиус изгиба был меньше 490 мм - иначе возможна деформация изоляции.
• При необходимости удлинить трассу после поворота - используйте прямые секции той же серии, чтобы сохранить единый стандарт сборки.
• Регулярно проверяйте затяжку болтов в местах соединений - особенно в вибрационных зонах, таких как насосные станции или конвейеры.
