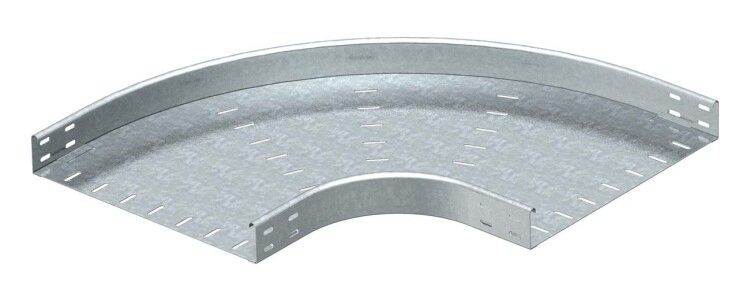

Угловая секция 90° 60x400 (RB 90 640 FS) | 7001290 OBO Bettermann

Угловая секция 90 градусов 60x400 мм от OBO BETTERMANN (артикул rb 90 640 fs, 7001290) предназначена для изменения направления кабельных трасс на 90° в системах с кабельными лотками высотой 60 мм. Изготовлена из оцинкованной стали с перфорацией, обеспечивает надёжное соединение без дополнительных фитингов.

Назначение и область применения

Угловая секция 90 градусов 60x400 мм используется для формирования поворотов в горизонтальных участках кабельных лотков. Подходит для систем, где применяются лотки с боковой стенкой высотой 60 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах - особенно там, где требуется компактный и прочный переход между горизонтальными участками трассы.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точный прямой поворот без дополнительных деталей
• Размеры: 60 × 400 мм - соответствует стандартным лоткам с высотой 60 мм и шириной до 400 мм
• Материал: сталь оцинкованная - устойчивость к коррозии, долгий срок службы в помещениях и на открытых площадках
• Толщина материала: 1 мм - достаточна для механической жёсткости при нагрузке на кабели
• Внутренний радиус: 150 мм - определяет минимальный радиус изгиба кабелей внутри секции; важно при прокладке чувствительных к изгибу проводов
• Исполнение изгиба: жесткий - форма сохраняется без деформации при сборке и эксплуатации
• Перфорация: да - позволяет закрепить секцию саморезами или болтами через отверстия, не требуя сварки
• Покрытие: цинк - антикоррозийная защита по ГОСТ 14918
• Исполнение: без соединительного элемента - монтируется напрямую к лоткам того же типа, без переходников

Совместимость и монтаж

Угловая секция 90 градусов 60x400 мм совместима исключительно с кабельными лотками OBO BETTERMANN серии RB с высотой стенки 60 мм. Для установки необходимо:

• Совместить кромки секции с торцами лотков
• Закрепить через перфорацию саморезами 4×16 мм или болтами M4
• Не использовать с лотками других производителей - возможны зазоры и потеря герметичности
• Не применять в качестве вертикального поворота - предназначена только для горизонтального монтажа

Безопасность и стандарты

• Соответствует требованиям промышленной безопасности РФ (реестр №1367/9/2023)
• Имеет лицензию Росатома ЦО-12-101-13253 от 12.04.2023 - допущена к использованию на атомных объектах
• Произведено по технологии OBO BETTERMANN, сертифицированной в соответствии с EN 61537

Преимущества

• Отсутствие соединительных элементов снижает риск потери деталей и ускоряет монтаж
• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Перфорация позволяет легко регулировать положение и крепление без специнструментов
• Жёсткая форма гарантирует сохранение геометрии при нагрузке и вибрациях
• Поддерживается официальной сервисной сетью OBO BETTERMANN

Ограничения применения

• Не подходит для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендовано использование с лотками другой высоты (например, 40 мм или 80 мм)
• Внутренний радиус 150 мм ограничивает прокладку кабелей с минимальным радиусом изгиба менее 150 мм
• Не предназначен для работы в средах с агрессивными химикатами - цинковое покрытие не защищает от кислот и щелочей
• Не заменяет компенсационные или температурные участки - при больших температурных колебаниях необходимы дополнительные решения

Примеры использования

• Смена направления трассы вдоль стены в цеху с конвейерной линией
• Обход оборудования в распределительном шкафу
• Переход между двумя рядами лотков в серверной комнате
• Формирование контура вокруг трубопроводов на тепловой станции

Практические советы

• Проверьте перед монтажом, что внутренний радиус 150 мм соответствует требованиям кабелей - особенно для многожильных и оптоволоконных
• Используйте саморезы с пластиковыми втулками, если есть риск вибраций
• При необходимости удлинения трассы - комбинируйте с прямыми секциями, а не с другими углами
• Не затягивайте крепления слишком сильно - это может деформировать оцинкованную сталь толщиной 1 мм
• Артикулы rb 90 640 fs и 7001290 - это один и тот же продукт; используйте любой для заказа
