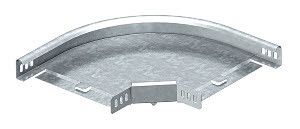

Угловая секция 90° 60x300 (RB 90 630 FS) | 6043232 OBO Bettermann

Угловая секция 90 градусов 60x300 мм от OBO BETTERMANN (арт. 6043232 / RB 90 630 FS) предназначена для изменения направления кабельного пути на 90° в системах кабельных лотков с высотой боковой стенки 60 мм. Применяется в промышленных и энергетических объектах, где требуется надежная и стандартизированная маршрутизация кабелей.

Назначение и область применения

Эта угловая секция используется для создания поворотов в трассах кабельных лотков, когда необходимо изменить направление прохождения кабелей под прямым углом. Подходит для всех типов лотков с высотой стенки 60 мм, включая глубокие и широкие модели. Области применения: промышленные цеха, электростанции, трансформаторные подстанции, системы автоматизации, конвейеры, станочные участки. Особенно актуальна там, где важна компактность и жесткая фиксация трассы.

Технические характеристики

• Угол поворота: 90° - точный прямой угол для бесперебойного перехода между горизонтальными участками.
• Размеры: высота 60 мм, ширина 300 мм - соответствует стандартным параметрам лотков OBO BETTERMANN серии с высотой 60 мм.
• Материал: сталь оцинкованная - обеспечивает коррозионную устойчивость в условиях повышенной влажности и агрессивной среды.
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках от кабелей и внешних воздействий.
• Внутренний радиус: 50 мм - позволяет безопасно прокладывать кабели без перегибов и повреждений изоляции.
• Исполнение изгиба: жесткий изгиб - сохраняет форму при сборке и эксплуатации, не требует дополнительной фиксации после установки.
• Перфорация в основании: да - позволяет закреплять секцию болтами через отверстия прямо на поверхности или кронштейне.
• Соединительный элемент: встроен - обеспечивает быстрый и герметичный монтаж без дополнительных деталей.
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918, совместимо с другими оцинкованными элементами системы.

Совместимость и монтаж

Угловая секция 90 градусов 60x300 мм совместима исключительно с кабельными лотками OBO BETTERMANN серии с высотой стенки 60 мм. Монтаж выполняется путём плотного соединения с прямыми участками лотка - за счет встроенного соединительного элемента не требуется использование дополнительных болтов или зажимов. Перфорация в основании позволяет крепить секцию к полу, стене или несущей конструкции с помощью анкеров или саморезов. Установка возможна как в горизонтальной, так и в вертикальной плоскости - при этом важно соблюдать внутренний радиус 50 мм для защиты кабелей.

Безопасность и стандарты

• Соответствует требованиям российского реестра промышленной продукции №1367/9/2023.
• Произведено по лицензии Росатома ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики и других критически важных объектах.
• Соблюдены нормы по электробезопасности и механической прочности для промышленных систем кабельной организации.

Преимущества

• Запатентованная форма жесткого изгиба снижает риск деформации при монтаже и эксплуатации.
• Встроенный соединительный элемент экономит время на сборке и исключает потерю комплектующих.
• Оцинкованная сталь гарантирует долгий срок службы даже в сырых или химически активных помещениях.
• Перфорация позволяет использовать секцию как опорный элемент при необходимости усиления трассы.
• Совпадение с сертифицированным проектным ассортиментом OBO BETTERMANN минимизирует риски несовместимости.

Ограничения применения

• Не применяется с лотками другой высоты (например, 40 мм или 80 мм) - невозможно добиться герметичного соединения.
• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя материал оцинкованный, открытые условия могут снизить срок службы.
• Не рекомендуется для частых демонтажей - встроенные замки рассчитаны на однократную сборку при нормальных условиях.
• Не следует использовать как самостоятельный несущий элемент - всегда требуется базовая система лотков и крепления.

Примеры использования

• Смена направления трассы в цеху от горизонтального лотка к вертикальному стояку рядом с оборудованием.
• Обход препятствий (колонн, трубопроводов) в распределительном щите с ограниченным пространством.
• Подключение кабелей к станкам, где лоток меняет направление под 90° перед входом в корпус оборудования.
• Монтаж в подземных каналах и тоннелях, где требуется минимальный радиус изгиба и надежная фиксация.

Практические советы

• Проверьте соответствие высоты стенки вашего лотка - должна быть точно 60 мм. Отклонение даже на 2–3 мм нарушит герметичность соединения.
• При использовании в местах с вибрацией дополнительно затяните крепления через перфорацию - предотвращает самоотвинчивание.
• Не используйте силовые инструменты при соединении - достаточно легкого нажима. Чрезмерное усилие может повредить встроенный замок.
• При прокладке кабелей большого диаметра убедитесь, что их радиус изгиба не меньше 50 мм - иначе есть риск повреждения изоляции.
• Секция совместима с другими элементами серии RB 90 630 FS - можно комбинировать с прямыми участками, тройниками и заглушками одной серии.
