Угловая секция 90° 105x400 (GRB 90 140 G) | 6002378 OBO Bettermann

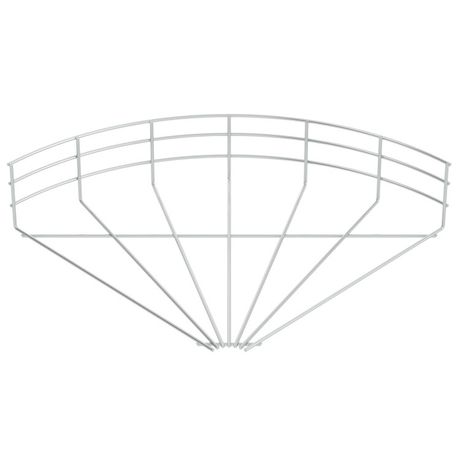

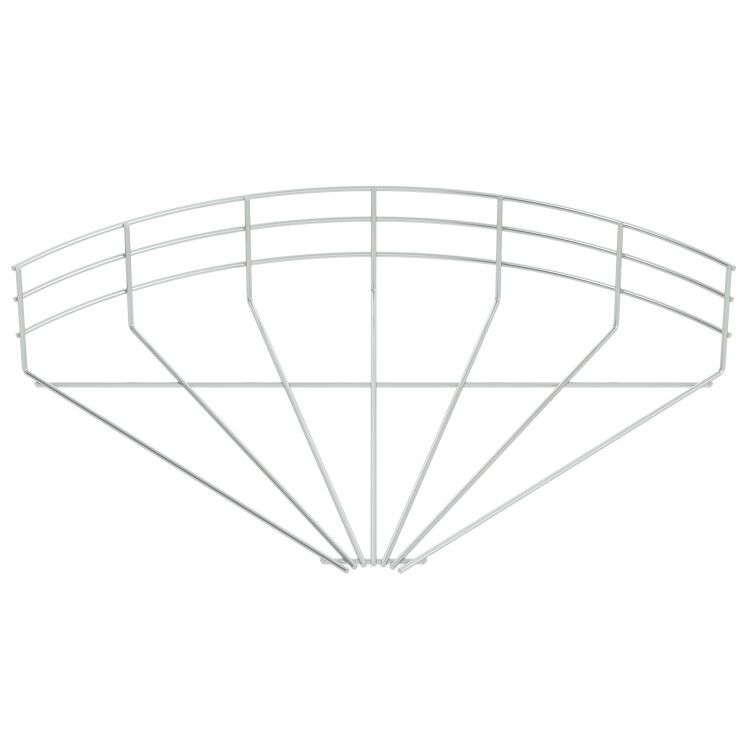

Угловая секция 90 градусов 105х400 мм от OBO BETTERMANN (артикул GRB 90 140 G) - металлический компонент для сборки кабельных каналов на поворотах, обеспечивающий механическую защиту и удержание проводов в угловых участках трассы.

Назначение и область применения

Угловая секция 90 градусов 105х400 мм используется для формирования поворотов в кабельных каналах из стальных профилей. Применяется там, где требуется сохранить целостность трассы при изменении направления на 90° - например, в промышленных распределительных системах, на заводах, в электроустановках с высокой нагрузкой. Эта деталь не является крышкой, а служит основным элементом конструкции, который принимает на себя механические усилия и защищает кабели внутри от внешнего воздействия.

Технические характеристики

• Угол изгиба: 90° - обеспечивает точный поворот трассы без дополнительных переходников
• Размеры: высота 105 мм, ширина 400 мм - соответствует стандартным профилям кабельных каналов
• Материал: сталь - прочная, жесткая основа, выдерживающая механические нагрузки
• Диаметр проволоки: 4,8 мм - определяет толщину стенок и устойчивость к деформации
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: без соединительного элемента - требует установки совместно с другими компонентами системы (например, прямыми участками и крепежом)
• Обозначение производителя: GRB 90 140 G - внутренний код серийного производства OBO BETTERMANN

Совместимость и монтаж

Угловая секция 90 градусов 105х400 мм совместима с профилями и крышками серии GRB от OBO BETTERMANN. Для сборки необходимо использовать прямые участки того же типа и размера. Монтаж выполняется путём вставки секции между двумя прямыми элементами; фиксация осуществляется через крепёж (болты, хомуты или заклепки), которые устанавливаются в предварительно подготовленные отверстия. Отдельно следует отметить: данная секция не имеет самозажимных механизмов - она не фиксируется «на щелчок», как крышки, и требует обязательного крепления к несущей конструкции.

Безопасность и стандарты

Произведена в соответствии с требованиями европейских норм для кабельных систем. Гальваническое цинкование соответствует DIN EN ISO 1461, что гарантирует долговечную антикоррозийную защиту. Напряжение и токовые нагрузки не регламентируются - изделие не является токоведущим элементом, а лишь обеспечивает механическую защиту.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине проволоки 4,8 мм
• Защита от коррозии в помещениях с высокой влажностью или на улице благодаря гальваническому цинкованию
• Точное соблюдение угла 90° - минимизирует риск перегибов кабелей и снижает потери при прокладке
• Совместимость с широкой линейкой продуктов OBO BETTERMANN - позволяет легко масштабировать систему

Ограничения применения

• Не предназначен для использования как самостоятельный элемент - обязательно нужна система из прямых участков и крепежа
• Не рассчитана на частые температурные колебания выше +70 C - возможна потеря прочности покрытия
• Не подходит для взрывоопасных зон (не имеет взрывозащиты IP65+ или ATEX)
• Не заменяет крышку - не обеспечивает герметичность, не препятствует попаданию воды сверху

Примеры использования

• Промышленные линии: повороты кабельных трасс вокруг станков, конвейеров, панелей управления
• Электроустановки: вертикальные переходы в распределительных щитах, когда кабель меняет направление с горизонтального на вертикальное
• Здания с высокими требованиями к надёжности: заводские корпуса, склады, тепловые пункты

Практические советы

• Перед монтажом проверьте соответствие размеров: высота 105 мм должна точно совпадать с высотой прямых участков системы
• Используйте болтовые соединения или заклёпочные крепления - самонарезающие винты могут повредить цинковое покрытие
• Не используйте эту секцию в качестве опоры для тяжёлых кабелей - её задача - направление, а не несущая функция
• При необходимости герметизации применяйте дополнительно крышки с уплотнителем (например, KUPTRP90), но помните: они не заменяют угловую секцию
• Артикул GRB 90 140 G - единственный правильный номер для заказа этой конкретной модели; другие аналоги могут иметь отличные размеры или толщину стенок
