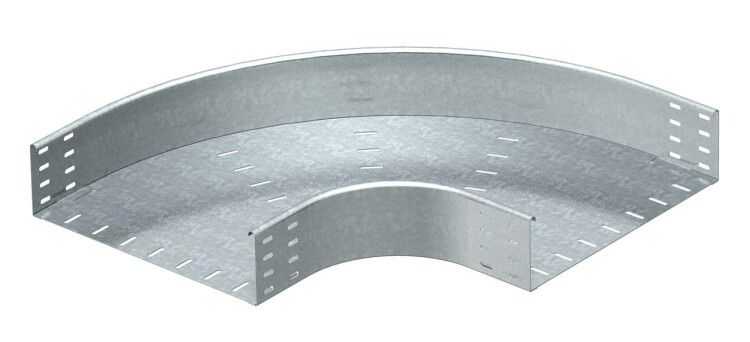

Угловая секция 90° 110x400 (RB 90 140 FS) | 7001940 OBO Bettermann

Угловая секция 90 градусов 110x400 мм от OBO BETTERMANN (артикул 7001940, тип RB 90 140 FS) предназначена для изменения направления кабельных лотков на 90° при прокладке трасс с высотой боковой стенки 110 мм. Изготовлена из оцинкованной стали с жестким изгибом и перфорацией - обеспечивает надежную фиксацию и совместимость с системой OBO.

Назначение и область применения

Угловая секция 90 градусов 110x400 мм используется для поворота кабельных лотков в горизонтальной плоскости под прямым углом. Применяется там, где требуется изменить направление трассы без использования нескольких прямых участков - например, при проходе через стены, колонны, перегородки или при обходе препятствий. Подходит для лотков с высотой боковой стенки 110 мм, включая модели из серии OBO Bettermann. Часто применяется в промышленных объектах, энергообъектах, транспорте и объектах с повышенными требованиями к безопасности - в том числе на предприятиях, имеющих лицензию Росатома.

Технические характеристики

• Угол поворота: 90°
• Высота боковой стенки: 110 мм
• Ширина: 400 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк (защита от коррозии)
• Исполнение изгиба: жесткий - без упругой деформации, сохраняет форму после установки
• Перфорация в основании: да - позволяет крепить к поверхности саморезами или болтами
• Исполнение: без соединительного элемента - требует использования внешних креплений или совмещения с другими элементами системы
• Производственный тип: RB 90 140 FS

Совместимость и монтаж

Угловая секция 90 градусов 110x400 мм совместима исключительно с кабельными лотками, имеющими такую же высоту боковой стенки - 110 мм. Установка выполняется путём выравнивания кромок с прямым участком лотка. Для фиксации используются саморезы или болты через перфорированные отверстия в основании. Соединение с другими элементами системы OBO осуществляется без дополнительных переходников - благодаря стандартизированному профилю. Монтаж возможен на вертикальные и горизонтальные поверхности: стены, потолки, металлоконструкции. Не требует сварки или специальных инструментов.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на ядерных и других объектах с особым режимом безопасности
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем

Преимущества

• Жесткий изгиб гарантирует точное соблюдение угла 90° без провисаний или деформаций
• Оцинкованная сталь с покрытием цинк обеспечивает долговечность даже во влажных и агрессивных средах
• Перфорация в основании ускоряет монтаж и снижает риск смещения при нагрузках
• Совместимость с сертифицированной системой OBO Bettermann - минимизирует риски несоответствия при сборке
• Не требует дополнительных комплектующих - экономит время и материалы

Ограничения применения

• Не подходит для лотков с высотой стенки отличной от 110 мм - несовместимость вызывает зазоры и потерю герметичности
• Отсутствие внутреннего соединительного элемента требует обязательного крепления к несущей конструкции - нельзя использовать как самостоятельный модуль
• Не предназначен для вертикальных поворотов - только для горизонтального изменения направления
• Толщина 1 мм ограничивает использование в условиях экстремальных ударных нагрузок - не рекомендуется для мест с частыми вибрациями или механическими воздействиями

Примеры использования

• Обход колонн в распределительных помещениях заводов
• Поворот трассы вдоль стены при прокладке кабелей в технологических корпусах
• Соединение горизонтальных участков лотков в подземных тоннелях и кабельных каналах
• Прокладка кабелей вблизи оборудования с ограниченным пространством - например, возле насосов, компрессоров, щитов управления

Практические советы

• Проверьте перед монтажом, что все смежные участки лотка имеют одинаковую высоту - 110 мм. Несоответствие вызовет перекос и затруднит укладку кабелей
• Используйте крепёж с антикоррозийным покрытием - особенно в агрессивных средах (цеха с химическими испарениями, влажные помещения)
• При необходимости увеличения жёсткости можно дополнительно закрепить угол двумя рядами креплений - по краям и в центральной части
• Не используйте этот элемент как опору для веса кабелей - он рассчитан только на направление трассы, а не на несущую функцию
• Артикул 7001940 и тип RB 90 140 FS - идентичны; при заказе указывайте оба для точного попадания в каталог OBO Bettermann
