Угловая секция 90° 110x400 (WRB 90 140 FT) | 6098352 OBO Bettermann

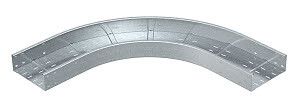

Угловая секция для кабельного лотка 90 градусов 110x400 мм горячий цинк WRB 90 140 FT - это жесткая поворотная деталь из оцинкованной стали для изменения направления кабельной трассы на 90°, совместимая с лотками лестничного типа высотой 110 мм. Применяется в промышленных системах прокладки кабелей, где требуется надежный и долговечный переход между горизонтальными участками.

Назначение и область применения

Угловая секция для кабельного лотка 90 градусов 110x400 мм горячий цинк WRB 90 140 FT предназначена для создания поворотов в кабельных трассах, выполненных из лестничных лотков. Подходит для прокладки силовых, управляющих и слаботочных кабелей в условиях повышенной механической нагрузки и агрессивной среды. Часто используется в промышленных зонах: на заводах, в энергообъектах, транспортных терминалах, на объектах с частыми перепадами уровней.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий вертикальный поворот трассы без дополнительных комплектующих
• Размеры: 110 мм (высота) × 400 мм (ширина) - соответствует стандартным лоткам с боковыми стенками 110 мм
• Материал: сталь оцинкованная - защищает от коррозии, сохраняет прочность даже при длительном воздействии влаги
• Покрытие: горячий цинк - более толстый и равномерный слой защиты по сравнению с гальванизацией, увеличивает срок службы
• Толщина материала: 2 мм - обеспечивает высокую жесткость и устойчивость к деформации
• Внутренний радиус: 500 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Усиленное исполнение: да - конструкция рассчитана на значительные нагрузки, включая массу заполненного лотка
• Широкодиапазонное исполнение: да - совместима с лотками различных производителей, имеющими аналогичную высоту
• Перфорация в основании: да - упрощает крепление к опорам и позволяет проводить вентиляцию/дренаж
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным лоткам болтами или хомутами

Совместимость и монтаж

Угловая секция для кабельного лотка 90 градусов 110x400 мм горячий цинк WRB 90 140 FT совместима с любыми лестничными кабельными лотками высотой 110 мм, в том числе от OBO BETTERMANN и других производителей. Монтаж выполняется путем фиксации к торцам прямых участков лотка с помощью болтов M8–M10 через перфорацию в основании. Для герметизации стыков рекомендуется использовать уплотнители или специальные крышки, если система должна соответствовать требованиям IP54 и выше. Установка возможна как на стены, так и на потолочные кронштейны - важно соблюдать шаг крепления не более 1,5 м.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и ГОСТ Р 50571.15.1 для кабельных систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 (по ISO 12944). Конструкция не содержит острых кромок, исключает риск повреждения изоляции кабелей при прокладке. Нагрузочная способность проверена на выдерживание веса до 120 кг на метр лотка.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и усиленному исполнению
• Долговечность покрытия - горячий цинк служит в 2–3 раза дольше холодного
• Перфорированное основание ускоряет установку и снижает риск скопления влаги
• Широкодиапазонное исполнение позволяет заменять аналоги без переделки системы
• Внутренний радиус 500 мм предотвращает перегиб кабелей, особенно важен для многожильных и чувствительных линий

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов 90°
• Требует внешнего крепления; не имеет встроенных зажимов или фланцев
• Не подходит для лотков с высотой стенки менее 110 мм - возможен люфт и потеря устойчивости
• Не является водонепроницаемой конструкцией сама по себе - для IP65/IP67 необходимо применять дополнительные крышки и уплотнители
• Запрещено использование в местах постоянного контакта с открытым пламенем или температурой свыше +100 C

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Обход колонн и трубопроводов в распределительных щитовых помещениях
• Прокладка кабелей в многоэтажных производственных зданиях с изменением уровня трассы
• Подключение кабельных каналов к шкафам управления на уровне пола

Практические советы

• При монтаже используйте болты с гроверами - они предотвратят самоотвинчивание при вибрациях
• Проверьте посадочный диаметр лотка: внутренняя ширина 400 мм должна точно совпадать с шириной лотка
• Если трасса проходит в сыром помещении, после сборки обработайте стыки силиконовым герметиком
• Для удобства прокладки кабеля внутри - временно закрепите угол на полу, чтобы он не “гулял” во время работы
• Артикул WRB 90 140 FT - это оригинальное решение от OBO BETTERMANN; при замене убедитесь, что аналог имеет ту же высоту и радиус изгиба
