Вертикальный угол 90° внутренний 110x400 (RBV 140 S FT) | 7007404 OBO Bettermann

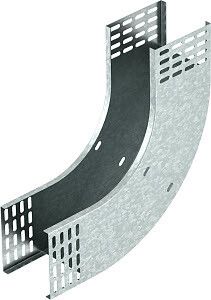

Угол вертикальный внутренний 90 градусов 110x400 мм горячий цинк от OBO BETTERMANN (артикул rbv 140 s ft, 7007404) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 110 мм. Изделие выполнено из стали с горяцекцинковым покрытием, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Угол используется для изменения направления кабельного лотка на 90° внутри системы, когда требуется вертикальный восходящий поворот. Подходит для комплектации лотков с высотой боковой стенки 110 мм. Применяется в промышленных объектах: электростанциях, подстанциях, заводах, тоннелях, где требуются надёжные и защищённые трассы для силовых и управляющих кабелей.

Технические характеристики

• Угол поворота: 90°
• Высота стенки: 110 мм
• Длина: 400 мм
• Толщина металла: 1 мм
• Материал: сталь
• Покрытие: горячий цинк - защита от коррозии, устойчивость к влаге и химическим воздействиям
• Направление изгиба: вертикально восходящий - позволяет поднимать кабельную трассу вверх
• Исполнение: без соединительного элемента - требует внешнего крепления к лоткам
• Тип: RBV 140 S FT
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии RBV 140, имеющими высоту боковой стенки 110 мм. Для установки необходимо закрепить угол к двум смежным участкам лотка с помощью болтов, шпилек или других крепёжных элементов, соответствующих стандартам серийного лотка. Учитывайте, что изделие не имеет встроенных зажимов - все соединения выполняются дополнительно. Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы, при условии соблюдения нагрузочных параметров лотков.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности РФ, имеет регистрацию в реестре промышленной продукции (№1367\9\2023) и лицензию Росатома, что допускает применение на объектах атомной энергетики и других критически важных инфраструктурах. Горячее цинкование соответствует ГОСТ 1759.4–87, обеспечивая класс защиты от коррозии до 10 лет в условиях повышенной влажности.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с окрашенной сталью
• Жёсткая конструкция с толщиной 1 мм сохраняет форму даже при механических нагрузках
• Совместимость с широким спектром лотков OBO BETTERMANN, упрощает замену и расширение трасс
• Подтверждённая безопасность для использования на объектах с особыми требованиями (Росатом, ядерные объекты)

Ограничения применения

• Не предназначена для наружной установки в условиях постоянного прямого контакта с морской водой или агрессивными химикатами - требуется дополнительная защита
• Не поддерживает автоматическое крепление; требует ручного монтажа с использованием сторонних крепёжных деталей
• Не совместима с лотками другой высоты стенки (например, 75 мм или 150 мм)
• Не рекомендуется использовать в качестве несущего элемента - только как направляющий поворот

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в подземном кабельном коллекторе
• Формирование поворота вблизи оборудования, где необходим выход кабелей вверх к пульту управления
• Обход препятствий (трубопроводы, опоры) в производственном цехе с жёсткими требованиями к герметичности и прочности
• Монтаж в помещениях АЭС, тепловых станций, где применяются лотки серии RBV 140

Практические советы

• Проверьте перед монтажом, чтобы высота стенки вашего лотка точно соответствовала 110 мм - отклонение более +-2 мм затруднит плотное соединение
• Используйте болты M8 или M10 с гроверами и шайбами для фиксации - это предотвратит самопроизвольное ослабление при вибрациях
• При необходимости комбинируйте с другими элементами серии RBV 140 (прямыми участками, переходниками) для создания сложных маршрутов
• Не перегружайте угол сверх норматива - максимальная нагрузка зависит от типа лотка, к которому он присоединён
• Храните изделия в сухом помещении - хотя покрытие защищено, длительный контакт с водой может вызвать белый налёт цинка (не влияет на функциональность, но снижает эстетику)
