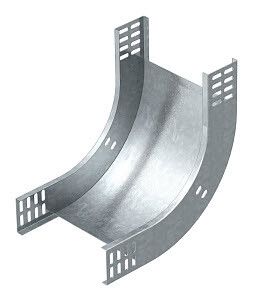

Вертикальный угол 90° внутренний 60x300 (RBV 630 S FS) | 7007017 OBO Bettermann

Угол вертикальный внутренний 90 градусов 60x300 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования поворотов в кабельных лотках с высотой боковой стенки 60 мм. Артикул rbv 630 s fs обеспечивает надежное соединение участков трассы без необходимости дополнительных фиксирующих элементов.

Назначение и область применения

Этот угол предназначен для изменения направления кабельного лотка на 90° в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный стояк. Подходит для систем, где требуется сохранить целостность и герметичность трассы. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, на заводах и в транспортной инфраструктуре. Особенно актуален там, где используются кабельные лотки с высотой борта 60 мм.

Технические характеристики

• Угол изгиба: 90° - точный прямой поворот без допусков
• Габариты: 60 мм (высота борта) × 300 мм (длина стороны)
• Материал: оцинкованная сталь - устойчив к коррозии в средних условиях
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже
• Покрытие: цинк - защищает от ржавчины, совместимо с другими оцинкованными компонентами
• Перфорация: да - есть отверстия для крепления болтами или заклепками
• Исполнение: жесткий изгиб - форма не меняется после установки
• Направление изгиба: вертикально восходящий - позволяет поднимать кабели вверх
• Без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Для монтажа необходимо выровнять кромки лотка и плотно прижать угол к торцу. Крепится через перфорацию с помощью самонарезающих винтов, заклепок или болтов с гайками. Учитывайте, что длина стороны 300 мм - это расстояние между двумя точками крепления, а не ширина прохода внутри лотка. Монтаж выполняется до прокладки кабелей - после заполнения лотка доступ к крепежу затруднён.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России: имеет регистрацию в Реестре промышленной продукции РФ №1367/9/2023 и лицензию Росатома ЦО-12-101-13253 от 12.04.2023. Это подтверждает его применение на объектах с повышенными требованиями к надежности, включая АЭС и другие ядерные объекты. Соответствие нормам ГОСТ Р 50571 и IEC 61537 обеспечено конструкцией и материалом.

Преимущества

• Не требует дополнительных крепежных элементов - снижает количество деталей в сборке
• Оцинкованная сталь обеспечивает долговечность даже во влажных помещениях
• Жесткий изгиб гарантирует стабильную форму при нагрузке и вибрации
• Перфорация упрощает быстрый и надежный монтаж
• Совместимость с сертифицированными системами OBO BETTERMANN упрощает проектную документацию

Ограничения применения

• Не подходит для лотков с высотой борта отличной от 60 мм - возможен зазор или перегрузка креплений
• Не является водонепроницаемым элементом - для герметизации требуется дополнительная прокладка или крышка
• Не рассчитан на внешнюю эксплуатацию без защиты от осадков - цинк защищает от коррозии, но не от постоянного воздействия воды
• Не используется в качестве опоры для тяжелых кабелей - нагрузка должна передаваться через основной лоток

Примеры использования

• Подъем кабелей от пола к потолку в серверной комнате
• Поворот трассы вдоль колонны в производственном цехе
• Соединение горизонтальных лотков с вертикальными стояками на АЭС
• Обход препятствий (трубопроводы, воздуховоды) в технологических коридорах

Практические советы

• Проверьте посадочный размер: высота борта лотка должна точно составлять 60 мм - иначе возникнет люфт
• При использовании в местах с вибрацией используйте антивибрационные прокладки под крепеж
• Не забудьте оставить свободный доступ к крепежным отверстиям - они расположены по всей длине стороны
• Для сложных трасс рекомендуется предварительно собирать участки на полу, затем поднимать и фиксировать
• Артикул rbv 630 s fs и 7007017 - это один и тот же продукт; проверяйте номер при заказе
