Вертикальный угол 90° внутренний 60x600 (RBV 660 S FS) | 7007029 OBO Bettermann

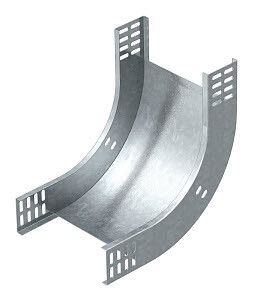

Угол вертикальный внутренний 90 градусов 60x600 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 60 мм. Артикул rbv 660 s fs обеспечивает надежную передачу кабелей на перепадах уровней, особенно там, где требуется сохранить целостность трассы без дополнительных соединителей.

Назначение и область применения

Этот угол предназначен для создания внутреннего поворота на 90° в вертикальном направлении - когда кабельный лоток меняет ориентацию с горизонтального на вертикальный ход, направленный вверх. Подходит для комплектации лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, в цехах с конвейерными линиями, в энергообъектах, включая те, что сертифицированы Росатомом.

Технические характеристики

• Материал: сталь оцинкованная, толщиной 1 мм
• Форма: внутренний угол 90°, вертикально восходящий
• Габариты: 60 мм (высота) × 600 мм (ширина)
• Покрытие: слой цинка для защиты от коррозии
• Перфорация: да - отверстия для крепления болтами или заклепками
• Исполнение: жесткий изгиб, без соединительного элемента
• Тип: RBV 660 S FS

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии RBV, имеющими высоту стенки 60 мм. Монтируется напрямую к основному лотку с помощью саморезов, болтов или заклепок через перфорированные отверстия. Для устойчивости рекомендуется фиксировать угол каждые 30–50 см по всей длине. Учитывайте, что этот элемент не имеет собственных зажимов - он требует внешнего крепления к несущей конструкции или соседним участкам лотка.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023

Это подтверждает соответствие требованиям безопасности для использования на объектах с повышенными нормами контроля, включая ядерные и другие критически важные инфраструктуры.

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже во влажных и агрессивных средах
• Жесткий изгиб гарантирует точную геометрию без деформаций после установки
• Перфорация позволяет легко и надежно крепить угол к любой поверхности
• Совместимость с сертифицированными системами OBO BETTERMANN снижает риск несоответствия в проектах

Ограничения применения

• Не подходит для лотков с высотой стенки больше или меньше 60 мм
• Не является самостоятельным элементом - требует наличия других частей системы (лотков, крышек, крепежа)
• Не рассчитан на механические нагрузки сверх допустимых для кабельных лотков - не используется как несущая конструкция
• Не предназначена для наружной эксплуатации без дополнительной защиты от осадков и прямого UV-воздействия

Примеры использования

• Подъем кабелей от пола к потолочному лотку в производственном цехе
• Переход между этажами в многоквартирном жилом комплексе с использованием шахты
• Обход оборудования в автоматизированной линии, где необходимо изменить направление трассы на 90° вверх
• Системы управления в АЭС и других объектах Росатома, где требуется сертифицированная проводка

Практические советы

• Проверьте перед монтажом, чтобы все лотки, которые вы соединяете, имели одинаковую высоту стенки - 60 мм
• Используйте оцинкованный крепеж того же класса corrosion resistance, чтобы избежать гальванической коррозии
• Если угол будет установлен в местах с высокой вибрацией - дополнительно зафиксируйте его двумя рядами крепежа
• Артикул rbv 660 s fs - это часть серии OBO BETTERMANN; заказывайте остальные элементы из этой же серии для гарантированной совместимости
• Не используйте этот угол как замену наружному повороту - для внешних углов применяются другие модели
