Кабельный листовой лоток перфорированный 60x600x3000 (SKS 660 FS) | 6056601 OBO Bettermann

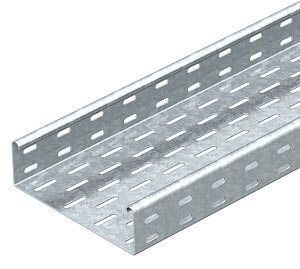

Кабельный лоток листовой перфорированный 60x600x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикулы 6056601, sks 660 fs) предназначен для прокладки силовых и управляющих кабелей в промышленных объектах с повышенными механическими и климатическими требованиями. Лоток выполнен из оцинкованной стали с перфорацией для удобного монтажа и обеспечивает долгий срок службы даже в сложных условиях.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x600x3000 мм, сталь 1.5мм используется для организации кабельных трасс на предприятиях, в энергообъектах, на транспорте и в инфраструктурных объектах. Подходит для установки внутри помещений и на открытых участках - в том числе в неотапливаемых зонах. Применяется там, где требуется высокая прочность, огнестойкость и длительная эксплуатация без обслуживания.

Технические характеристики

• Габариты: 60 × 600 × 3000 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь
• Покрытие: конвейерное цинкование, толщина цинка 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 35 800 мм2
• Максимальная нагрузка: до 265 кг/м
• Огнестойкость: соответствует ГОСТ Р 53316-2009 (классы E45–E90, зависит от типа кабеля)
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 28 лет
• Исполнение: с заводским соединителем
• Перфорация: боковые стенки и основание - для фиксации кабелей и крепления к конструкциям

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x600x3000 мм, сталь 1.5мм оснащен заводскими соединителями - позволяет собирать секции без дополнительных элементов. Перфорация в основании и боковых стенках даёт возможность крепить лоток к стенам, потолкам или опорным конструкциям через болты, хомуты или кронштейны. Для сборки длинных трасс рекомендуется использовать одинаковый шаг крепления между всеми секциями. Соединители обеспечивают герметичность и электрическую целостность всей системы.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 - норматив для кабельных лотков в России
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Подтверждена лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность за счёт толщины металла 1,5 мм - выдерживает плотную укладку кабелей
• Цинковое покрытие защищает от коррозии даже во влажной среде и при перепадах температур
• Перфорация снижает вес конструкции и улучшает теплоотвод, предотвращая перегрев кабелей
• Соединитель уже установлен - экономит время на монтаже и исключает потерю комплектности
• Эксплуатационная надёжность подтверждена испытаниями на вибрацию и огнестойкость

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя имеет хорошую защиту от влаги, IP-класс не указан и не гарантирует герметичность
• Не следует применять в средах с агрессивными химикатами (например, кислоты, щёлочи) - цинк может разрушаться
• При использовании в помещениях с высокой взрывоопасностью требуются дополнительные решения по взрывозащите - сам лоток не является взрывозащищённым устройством
• Максимальная температура +45C - нельзя использовать рядом с источниками тепла выше этого значения

Примеры использования

• Производственные цеха - прокладка кабелей питания станков и автоматических линий
• Атомные и тепловые электростанции - благодаря лицензии Росатома и огнестойкости
• Железнодорожные терминалы и метрополитены - устойчивость к вибрации и широкому температурному диапазону
• Объекты ЖКХ и логистические комплексы - надёжная система для кабелей управления и связи

Практические советы

• При проектировании трасс учтите габариты лотка - ширина 600 мм требует свободного пространства для установки и обслуживания
• Для вертикальных участков используйте дополнительные крепления каждые 1–1,5 м - нагрузка на соединители возрастает
• При необходимости удлинения - соединяйте секции только через заводские соединители; не допускайте перекосов
• Проверьте совпадение перфорации при монтаже - она должна совмещаться с местами крепления кронштейнов
• При работе в холодном климате (до –70C) проверьте жёсткость кабелей - некоторые виды становятся хрупкими при низких температурах
