Угловая секция 90° 85x200 (RB 90 820 FS) | 7001789 OBO Bettermann

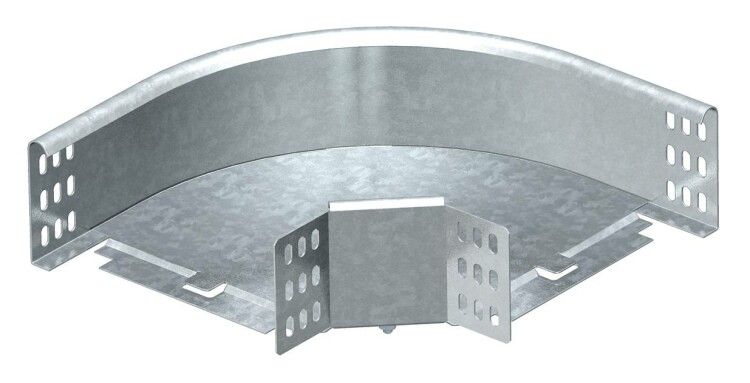

Угловая секция 90 градусов 85x200 мм от OBO BETTERMANN (артикул rb 90 820 fs) предназначена для изменения направления кабельного пути на 90° в системах кабельных лотков с высотой боковой стенки 85 мм. Продукт обеспечивает надёжное соединение и сохраняет целостность трассы при прокладке силовых и слаботочных сетей в промышленных объектах.

Назначение и область применения

Угловая секция 90 градусов 85x200 мм используется для формирования поворотов в кабельных трассах, где необходимо изменить направление прохода кабелей под прямым углом. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм. Применяется в промышленных зонах: цехах, распределительных пунктах, энергообъектах, на транспорте и в инфраструктурных объектах, соответствующих требованиям лицензии Росатома.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные перепады направления трассы без дополнительных компонентов
• Размеры: 85 мм (высота) × 200 мм (ширина) - совместима с лотками того же габарита
• Внутренний радиус изгиба: 50 мм - минимизирует механическую нагрузку на кабели при прокладке
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Материал: сталь оцинкованная - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды
• Покрытие: цинк - однородное антикоррозийное покрытие по всей поверхности
• Перфорация в основании: да - возможность фиксации к крепёжным поверхностям через отверстия
• Исполнение изгиба: жесткий - предварительно изготовленная форма без необходимости гибки на месте
• Исполнение: входит соединительный элемент - готовый к установке, не требует доп. деталей для стыковки
• Проектный ассортимент: рекомендован - сертифицирована для использования в составе стандартизированных решений OBO BETTERMANN

Совместимость и монтаж

Угловая секция 90 градусов 85x200 мм совместима исключительно с кабельными лотками, имеющими высоту боковой стенки 85 мм. Соединение осуществляется напрямую с помощью встроенного соединительного элемента - достаточно выровнять торцы и зафиксировать болтами или заклепками. Монтаж выполняется на горизонтальных участках трассы. Перфорированное основание позволяет крепить секцию к стенам, потолкам или рамам с шагом до 800 мм. Для герметичности и защиты от внешних воздействий рекомендуется использовать уплотнители и крышки, совместимые с лотком той же серии.

Безопасность и стандарты

Продукт имеет официальное соответствие российским нормам: внесён в Реестр промышленной продукции РФ (№1367/9/2023) и сертифицирован по лицензии Росатома (ЦО-12-101-13253 от 12.04.2023). Это подтверждает его применение на объектах атомной энергетики и других стратегических инфраструктурах. Материал соответствует ГОСТ 14918 и ISO 1461 для оцинкованной стали.

Преимущества

• Готовая форма - не требуется гнуть материал на месте, снижает риск деформации и ошибок монтажа
• Встроенный соединитель - экономит время и материалы, исключает потерю комплектности
• Оцинкованная сталь - долговечность в агрессивных средах, срок службы более 25 лет при правильной эксплуатации
• Перфорация - упрощает крепление и адаптирует секцию к различным типам конструкций
• Совместимость с проектным ассортиментом - гарантирует совпадение параметров с другими элементами системы OBO BETTERMANN

Ограничения применения

• Не применяется для вертикальных переходов - предназначен только для горизонтального поворота
• Не совместим с лотками другой высоты (например, 60 мм или 100 мм)
• Не рассчитана на механические нагрузки сверх штатных - запрещено использование как опоры или несущего элемента
• Не предназначена для открытых наружных установок без дополнительной защиты от осадков и УФ-излучения

Примеры использования

• Смена направления трассы в цеху между двумя рядами оборудования
• Обход колонн или трубопроводов в распределительных помещениях АЭС
• Переход кабеля от горизонтальной линии к вертикальному стояку через нишу
• Прокладка вдоль стен с необходимостью повернуть трассу под 90° к полу

Практические советы

• Проверьте перед монтажом, что все лотки в трассе имеют одинаковую высоту 85 мм - даже небольшое расхождение нарушает герметичность
• Используйте только оригинальные крепёжные элементы OBO BETTERMANN - они обеспечивают равномерное усилие затяжки и предотвращают деформацию
• При прокладке кабелей большого диаметра убедитесь, что внутренний радиус 50 мм не вызывает перегибов - проверьте минимальный радиус изгиба кабеля согласно его паспорту
• Для помещений с высокой влажностью или химической активностью дополнительно используйте термостойкие уплотнители и крышку
• Артикул rb 90 820 fs всегда указывается в документации - сохраняйте его при заказе запчастей и замене элементов
