Вертикальный угол 90° внешний 85x200 (RBV 820 F FS) | 7007274 OBO Bettermann

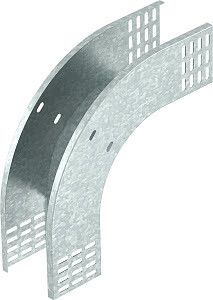

Угол вертикальный внешний 90 град. 85x200 мм от OBO BETTERMANN (артикул rbv 820 f fs, 7007274) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 85 мм. Изделие обеспечивает жесткую, надежную фиксацию кабелей при изменении направления трассы в вертикальной плоскости.

Назначение и область применения

Угол вертикальный внешний 90 град. 85x200 мм используется для создания наружных поворотов в кабельных лотках, где необходимо изменить направление трассы на 90° вниз. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах и других местах, где требуется защищенная и упорядоченная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Угол изгиба: 90° - позволяет выполнить точный поворот под прямым углом;
• Высота: 85 мм - соответствует стандартной высоте бортов кабельных лотков этой серии;
• Ширина: 200 мм - определяет горизонтальный размер поворота, рассчитан на широкий проход кабелей;
• Толщина материала: 1 мм - обеспечивает достаточную механическую прочность при минимальном весе;
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в условиях повышенной влажности и агрессивной среды;
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918, соответствует требованиям промышленного использования;
• Перфорация: да - наличие отверстий для крепления болтами или заклепками; позволяет легко фиксировать угол к лоткам и несущим конструкциям;
• Направление изгиба: вертикально ниспадающий - ориентирован на движение кабелей сверху вниз;
• Исполнение изгиба: жесткий - сохраняет форму без деформаций при нагрузке;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку;
• Тип: RBV 820 F FS - внутренняя классификация OBO Bettermann, указывает на серию и исполнение;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики;
• Реестр промышленной продукции РФ: 1367\9\2023 - официально зарегистрирован в России как промышленный продукт.

Совместимость и монтаж

Угол вертикальный внешний 90 град. 85x200 мм совместим с кабельными лотками OBO Bettermann серии RBV, а также с аналогичными изделиями других производителей, имеющими высоту борта 85 мм. Для монтажа используйте самонарезающие винты, заклепки или болтовые соединения через перфорированные отверстия. Убедитесь, что края лотка плотно прилегают к поверхности угла - зазоры снижают герметичность и устойчивость системы. Крепите угол к несущей конструкции с шагом не более 800 мм для предотвращения прогиба при заполнении кабелями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Лицензия Росатома подтверждает соответствие нормам для установки на ядерных и радиационно опасных объектах. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве, безопасен для работы в замкнутых помещениях. Соответствует реестру промышленной продукции РФ, что гарантирует легальность применения на территории страны.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и жесткому изгибу;
• Защита от коррозии - цинковое покрытие увеличивает срок службы до 15+ лет даже во влажных средах;
• Гибкость монтажа - перфорация позволяет крепить угол любым удобным способом;
• Совместимость с международными и российскими стандартами - можно использовать в проектах любого уровня;
• Подтвержденная надежность - лицензия Росатома исключает необходимость дополнительных проверок на объектах с особыми требованиями.

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает значительные сосредоточенные нагрузки;
• Не рекомендуется для применения в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться;
• Требует обязательного крепления к конструкции - не может использоваться как свободно висящий элемент;
• Не подходит для лотков с высотой борта менее или более 85 мм - возможны зазоры и потеря герметичности;
• Не является водонепроницаемым решением - для защиты от воды требуется дополнительная герметизация швов.

Примеры использования

• Формирование перехода с горизонтального участка кабельного лотка на вертикальный стояк в цехе;
• Обустройство выхода кабелей из распределительного щита вниз к оборудованию;
• Прокладка трассы вдоль колонн или стен с изменением направления на 90° вниз;
• Интеграция в системы кабельных путей на АЭС, ТЭЦ, нефтеперерабатывающих заводах - благодаря лицензии Росатома.

Практические советы

• Перед монтажом проверьте, чтобы все кабели в лотке помещались в новом направлении - не перегружайте угол при изгибе;
• Используйте пластиковые или металлические заглушки на открытых краях, если есть риск попадания пыли или влаги;
• При необходимости соединения нескольких углов - применяйте промежуточные участки лотка, а не стыкуйте углы напрямую;
• Для объектов с частыми вибрациями (станки, насосы) дополнительно затяните крепления и используйте антивибрационные прокладки;
• Артикул rbv 820 f fs - всегда указывайте его при заказе, так как другие модели с похожими размерами могут иметь другое исполнение.
