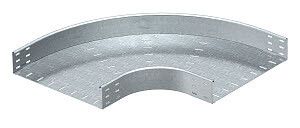

Угловая секция 90° 85x400 (RB 90 840 FT) | 7126417 OBO Bettermann

Угловая секция 90°, высота 85 мм, ширина 400 мм от OBO BETTERMANN (артикул rb 90 840 ft) предназначена для изменения направления кабельных трасс на 90 градусов в системах с лотками высотой 85 мм. Изготовлена из оцинкованной стали с жестким изгибом, обеспечивает надежную прокладку кабелей в сложных условиях монтажа.

Назначение и область применения

Угловая секция 90°, высота 85 мм, ширина 400 мм используется для поворота кабельных лотков в горизонтальной плоскости. Подходит для систем, где применяются лотки с боковой стенкой высотой 85 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах - там, где требуется изменить направление трассы без потери прочности и герметичности.

Технические характеристики

• Тип изделия: угловая секция
• Угол поворота: 90°
• Высота: 85 мм
• Ширина: 400 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная с покрытием «горячий цинк»
• Исполнение изгиба: жесткий - без гибких участков, сохраняет форму под нагрузкой
• Перфорация в основании: да - позволяет фиксировать секцию кронштейнами или крепить к поверхности болтами
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным лоткам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угловая секция 90°, высота 85 мм, ширина 400 мм совместима только с кабельными лотками того же типа и высоты - 85 мм. Для установки необходимо:

• Закрепить секцию к опорной конструкции через перфорацию в основании с помощью болтов или кронштейнов
• Соединить с предыдущим и последующим лотком с помощью зажимов, самонарезающих винтов или других средств, предусмотренных производителем лотка
• Не использовать в качестве переходника между лотками другой высоты - возможны щели, снижающие защиту от внешних воздействий

При монтаже учитывайте внутренний радиус 150 мм - он определяет минимальный радиус изгиба кабелей внутри секции. Кабели с малым допустимым радиусом изгиба должны соответствовать этому значению.

Безопасность и стандарты

Угловая секция 90°, высота 85 мм, ширина 400 мм изготовлена из оцинкованной стали с горячим цинкованием - обеспечивает долговечность в агрессивных средах. Соответствует требованиям реестра промышленной продукции РФ (№1367\9\2023) и имеет лицензию Росатома, что подтверждает её применение на ядерных и опасных производствах. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Жесткий изгиб гарантирует стабильность формы даже при механических нагрузках
• Оцинкованное покрытие защищает от коррозии в помещениях с повышенной влажностью
• Перфорированное основание упрощает крепление и позволяет регулировать положение секции
• Соответствие лицензии Росатома открывает доступ к проектам с особыми требованиями безопасности
• Совместимость с широким спектром лотков OBO BETTERMANN и аналогичных систем

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Не заменяет соединительные элементы; требует дополнительного крепления к лоткам
• Не рекомендуется для использования в условиях постоянного контакта с открытым огнем или температур выше +80C
• Не подходит для лотков с высотой стенки менее или более 85 мм - возникнет неплотное соединение
• Отсутствие встроенной крышки - требует установки отдельных крышек на всю трассу

Примеры использования

• Обход колонн и трубопроводов в машинном зале тепловой электростанции
• Поворот трассы вокруг оборудования на конвейере в пищевой промышленности
• Смена направления кабельной трассы в распределительном щите с ограниченным пространством
• Прокладка силовых кабелей в технологических каналах на объектах Росатома

Практические советы

• Проверьте перед монтажом, чтобы все лотки до и после секции имели точно такую же высоту - 85 мм
• Используйте болты M6–M8 для крепления через перфорацию - они обеспечивают достаточную жесткость
• При необходимости защиты от пыли и влаги - комбинируйте эту секцию с крышками IP54/IP65
• Не перегружайте внутреннее пространство - соблюдайте заполнение лотка не более 40–50% площади сечения
• Артикул rb 90 840 ft - это точный идентификатор для заказа запчастей и замены; храните его в документации объекта
