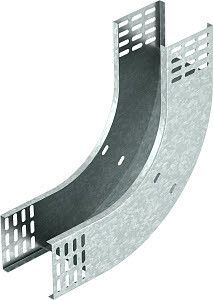

Вертикальный угол 90° внутренний 85x400 (RBV 840 S FT) | 7007243 OBO Bettermann

Угол вертикальный внутренний 90° 85x400 мм от OBO BETTERMANN (артикул rbv 840 s ft, 7007243) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой бортов 85 мм. Выполнен из стали с горячим цинкованием, обеспечивает долговечную защиту от коррозии и совместим с большинством стандартных кабельных лотков.

Назначение и область применения

Угол вертикальный внутренний 90° 85x400 мм используется для изменения направления кабельного лотка вверх под прямым углом. Применяется там, где требуется переход кабельной трассы с горизонтального участка на вертикальный - например, при выводе кабелей с этажа на этаж, через перекрытия или вдоль колонн. Подходит для всех типов кабельных лотков с высотой боковой стенки 85 мм, включая системы OBO Bettermann и аналогичные по габаритам.

Технические характеристики

• Материал: сталь толщиной 1 мм
• Форма: внутренний угол 90°
• Высота: 85 мм
• Ширина: 400 мм
• Направление изгиба: вертикально восходящий - позволяет поднимать кабели вверх
• Покрытие: горячий цинк - устойчиво к коррозии, защищает даже при механических повреждениях
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Тип: RBV 840 S FT
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Угол вертикальный внутренний 90° 85x400 мм совместим с кабельными лотками, имеющими такую же высоту бортов - 85 мм. Для установки необходимо закрепить его к торцам двух лотков: горизонтальному и вертикальному. Крепление выполняется болтами или самонарезающими винтами через предварительно просверленные отверстия. Учитывайте, что изделие не имеет встроенных зажимов или фиксирующих элементов - все соединения должны выполняться дополнительно. Монтаж возможен как на стене, так и на потолке, при условии жесткой опоры.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности РФ, зарегистрировано в реестре промышленной продукции (№ 1367\9\2023) и имеет лицензию Росатома, что допускает его применение в объектах атомной энергетики и других критически важных инфраструктурах. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов.

Преимущества

• Высокая прочность благодаря стальной основе и толщине 1 мм
• Защита от коррозии за счет горячего цинкования - срок службы до 25 лет в условиях средней агрессивности
• Стандартные габариты обеспечивают взаимозаменяемость с другими компонентами OBO Bettermann
• Поддержка сертифицированного применения в ядерной и промышленной сферах

Ограничения применения

• Не подходит для лотков с высотой бортов менее или более 85 мм - не обеспечит герметичного контакта
• Не предназначено для нагрузок выше нормативных - не используйте как несущую конструкцию
• Требует внешнего крепления; не содержит встроенного механизма фиксации
• Не рекомендовано для постоянного воздействия открытых химических агрессивных сред (например, кислотных паров)

Примеры использования

• Переход кабельной трассы с уровня пола на уровень второго этажа в офисном здании
• Обводка кабелей вокруг колонны в производственном цехе
• Вывод силовых кабелей из распределительного щита в шахту лифта
• Системы кабельных лотков на АЭС, ГЭС, тепловых станциях - благодаря наличию лицензии Росатома

Практические советы

• Перед монтажом проверьте точное соответствие высоты бортов лотков - отклонение даже 2–3 мм может нарушить контакт и привести к провисанию
• Используйте болты M6 или M8 с гроверами для надежного крепления - особенно в вибрационных зонах
• При необходимости можно комбинировать с другими элементами серии RBV - например, с прямыми участками или переходниками
• При работе в помещениях с повышенной влажностью или на улице - контролируйте целостность цинкового покрытия после монтажа
• Артикулы rbv 840 s ft и 7007243 - это один и тот же продукт; используйте любой для заказа
