Угловая секция 90° 85x200 (RB 90 820 FT) | 7126216 OBO Bettermann

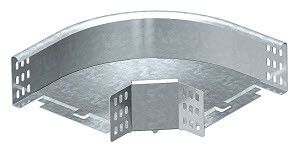

Секция угловая 90 градусов 85x200 мм горячий цинк от OBO BETTERMANN (артикул rb 90 820 ft) предназначена для изменения направления кабельного пути на 90° в системах кабельных лотков с высотой бортов 85 мм. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Секция угловая 90 градусов 85x200 мм горячий цинk используется для формирования поворотов в трассах кабельных лотков, где необходимо изменить направление прокладки кабелей под прямым углом. Подходит для систем с высотой боковой стенки 85 мм - совместима с большинством стандартных лотков OBO BETTERMANN и аналогичными моделями других производителей. Применяется в промышленных объектах: энергообъектах, заводах, трансформаторных подстанциях, на объектах с лицензией Росатома.

Технические характеристики

• Угол поворота: 90°
• Высота: 85 мм
• Ширина: 200 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк
• Исполнение изгиба: жесткий (без уступов, плавный переход)
• Перфорация в основании: да (для крепления болтами или заклепками)
• В комплекте: соединительный элемент (не требует доп. деталей для сборки)
• Обозначение типа: RB 90 820 FT

Совместимость и монтаж

Секция угловая 90 градусов 85x200 мм горячий цинк совместима с лотками OBO BETTERMANN серии F, T и другими, имеющими высоту борта 85 мм. Монтаж выполняется путём фиксации к смежным участкам лотка с помощью встроенных соединительных элементов - дополнительные крепёжные детали не требуются. Перфорированное основание позволяет дополнительно закрепить секцию к поверхности с помощью болтов M6–M8 через отверстия. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Для герметизации стыков рекомендуется использовать уплотнители, если система работает в условиях повышенной влажности или запылённости.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем

Преимущества

• Покрытие горячим цинком защищает от коррозии даже при механических повреждениях - срок службы до 30 лет в промышленной среде
• Жесткий изгиб обеспечивает равномерную траекторию прокладки кабелей, снижает риск перегиба и повреждения изоляции
• Встроенный соединительный элемент исключает необходимость докупать фланцы или зажимы
• Перфорация позволяет надёжно крепить секцию к опорам, стенам или потолкам без сверления дополнительных отверстий
• Совместимость с сертифицированными системами OBO BETTERMANN гарантирует соответствие проектным решениям

Ограничения применения

• Не применяется в системах с высотой борта отличной от 85 мм - несовместима с лотками 60 мм, 100 мм и выше
• Не предназначен для нагрузок, превышающих нормативные значения для кабельных лотков (максимальная плотность заполнения - согласно ГОСТ)
• Не следует использовать в качестве несущей конструкции для тяжёлых трубопроводов или оборудования
• При температуре ниже –40 C возможно хрупкое разрушение оцинкованного слоя - требуется проверка условий эксплуатации

Примеры использования

• Поворот трассы кабельных лотков в распределительном щите на тепловой электростанции
• Смена направления прокладки силовых кабелей между этажами в промышленном корпусе
• Формирование углового прохода в кабельной канализации на объекте атомной энергетики
• Подключение лотка к шкафу управления с вертикальным выходом кабелей

Практические советы

• Проверьте перед установкой внутренний радиус 50 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей (особенно для силовых с большим сечением)
• При монтаже в помещениях с высокой влажностью (например, насосных станциях) используйте герметики на стыках с соседними секциями
• Не забудьте соблюдать шаг крепления - не более 1,5 м при горизонтальной прокладке, чтобы избежать провисания
• Артикул rb 90 820 ft всегда указывается в спецификациях проектов OBO BETTERMANN - сохраняйте его при заказе запчастей
• Эта секция - часть системы, поэтому замену лучше выполнять оригинальными компонентами OBO BETTERMANN для сохранения сертификатов и лицензий
