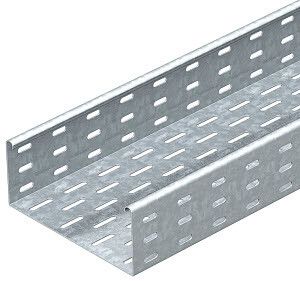

Кабельный листовой лоток перфорированный 85x200x3000 (MKS 820 FT) | 6057551 OBO Bettermann

Кабельный лоток листовой перфорированный 85x200x3000 мм, горячий цинк от OBO BETTERMANN - это прочный и доступный элемент системы кабельных лотков MKS 85, предназначенный для прокладки и фиксации силовых и управляющих кабелей в помещениях и на открытых площадках. Артикул mks 820 ft (6057551) соответствует требованиям промышленной стандартизации России и имеет лицензию Росатома.

Назначение и область применения

Лоток предназначен для организации маршрутов прокладки кабелей в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных зонах. Подходит для средних нагрузок - до 10–15 кг/м при равномерном распределении веса. Применяется в системах управления, автоматизации, связи, а также там, где требуется вентиляция и легкий доступ к кабелям. Благодаря перфорации и защищённому покрытию, используется в условиях повышенной влажности, пыли и агрессивной среды.

Технические характеристики

• Размеры: 85 × 200 × 3000 мм (высота × ширина × длина)
• Материал: сталь с покрытием методом горячего цинкования
• Толщина стенки: 1 мм
• Полезное сечение: 18 600 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Перфорация: боковые стенки и основание имеют ряд отверстий для вентиляции, крепления и прохода кабелей
• Исполнение: без комплектующих - требует самостоятельного подбора креплений и соединителей
• Защита от коррозии: горячее цинкование обеспечивает долговечность даже в агрессивных условиях

Совместимость и монтаж

Лоток совместим с другими элементами серии MKS 85 от OBO BETTERMANN: опорными кронштейнами, угловыми переходниками, крышками и соединительными планками. Для сборки используются болты M6 или специальные крепежи серии OBO. Монтажная перфорация в основании позволяет крепить лоток к потолкам, стенам и несущим конструкциям через анкеры или хомуты. Установка возможна как горизонтально, так и вертикально. Соединение между секциями выполняется с помощью внешних или внутренних соединителей - они не входят в комплект и должны быть заказаны отдельно.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367\10\2023)
• Соответствует ГОСТ Р 50571.15 и IEC 61537 - нормам для кабельных систем в промышленных установках
• Цинковое покрытие соответствует ISO 1461 - минимальная толщина слоя 55 мкм

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1 мм
• Улучшенная теплоотдача и вентиляция за счёт перфорации - снижает риск перегрева кабелей
• Долговечность: горячее цинкование защищает от ржавчины на срок более 25 лет в большинстве условий
• Легкий доступ к кабелям - можно легко заменить или добавить провода без демонтажа всей трассы
• Поддержка сертифицированных решений - подходит для проектов с жёсткими требованиями безопасности

Ограничения применения

• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не является герметичным
• Не подходит для мест с частыми ударными нагрузками или вибрацией выше 10 G - возможна деформация
• Требует обязательного использования крепежа и соединителей - сам по себе не образует целостную систему
• Не предназначен для прокладки взрывоопасных или высокочастотных сигналов без экранирования

Примеры использования

• Энергетические подстанции - прокладка силовых кабелей 6–10 кВ
• Производственные цеха - организация трасс для кабелей управления станками и конвейерами
• Железнодорожные терминалы - кабели сигнализации и связи вдоль путей
• Объекты Росатома - системы контроля и аварийного питания
• Аэропорты и метрополитены - кабельные трассы в тоннелях и технических коридорах

Практические советы

• При расчете нагрузки учтите суммарный вес всех кабелей + собственный вес лотка - максимальная нагрузка не должна превышать 15 кг/м
• Для длинных участков (>10 м) используйте компенсаторы или гибкие соединители - предотвращают прогиб из-за температурного расширения
• Выбирайте крепления с учетом типа поверхности: анкера для бетона, хомуты для металлоконструкций
• При необходимости закрытия трассы - комбинируйте с крышками OBO серии MKS 85 (артикулы: mks 820 lid)
• Проверьте посадочные размеры перед монтажом: ширина 200 мм требует свободного пространства минимум 220 мм для удобного доступа
