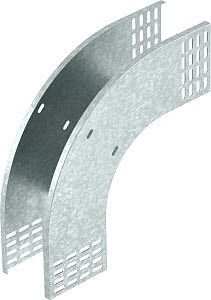

Вертикальный угол 90° внешний 110x400 (RBV 140 F FT) | 7007474 OBO Bettermann

Угол вертикальный внешний 90 градусов 110x400 мм горячий цинк от OBO BETTERMANN (артикул 7007474, RBV 140 F FT) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 110 мм. Применяется там, где требуется надёжное и долговечное соединение вертикальных участков трассы.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под углом 90° наружу - например, при переходе с вертикального участка на горизонтальный или между двумя вертикальными лотками. Подходит для всех типов кабельных лотков с высотой боковой стенки 110 мм. Часто применяется в промышленных объектах: на заводах, в распределительных пунктах, энергообъектах, транспортной инфраструктуре. Особенно актуален там, где важна механическая прочность и коррозионная стойкость.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Высота: 110 мм - соответствует стандартной высоте боковых стенок совместимых кабельных лотков
• Ширина: 400 мм - определяет длину стороны, по которой угол крепится к лоткам
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Материал: Сталь
• Покрытие: Горячий цинк - защищает от коррозии даже в агрессивных средах
• Исполнение: Без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклёпками
• Обозначение типа: RBV 140 F FT

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 110 мм. Для установки необходимо выровнять кромки лотка и угла, затем закрепить с помощью самонарезающих винтов, болтов с гайками или заклёпок. Учитывайте, что отверстия для крепления не предусмотрены - их нужно просверливать самостоятельно. Монтаж выполняется после сборки основной трассы. Рекомендуется использовать инструменты для точного совмещения, чтобы избежать перекосов.

Безопасность и стандарты

• Произведён в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Имеет лицензию Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Покрытие горячим цинком соответствует ГОСТ 14771-76

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 25 лет в условиях повышенной влажности
• Механическая прочность стали толщиной 1 мм позволяет выдерживать нагрузки от кабелей и внешних воздействий
• Совместимость с широким спектром лотков - снижает необходимость замены всей системы при ремонте
• Подтверждённая безопасность для использования на объектах Росатома - гарантия качества и сертифицированности

Ограничения применения

• Не предназначена для внутренних поворотов - используйте другие модели для проходов внутри лотка
• Не рекомендуется для применения в условиях постоянного погружения в воду - хотя покрытие устойчиво, длительное нахождение под водой может вызвать коррозию в местах крепления
• Требует дополнительного крепления - отсутствие встроенных зажимов увеличивает время монтажа
• Не подходит для лотков с высотой стенки менее 110 мм - возможен зазор и потеря герметичности

Примеры использования

• Переход с вертикального лотка на горизонтальный в цехе с конвейерной линией
• Формирование наружного угла при прокладке кабелей вдоль стены в подстанции
• Соединение двух вертикальных шахт в многэтажном здании с использованием лотков OBO
• Монтаж в помещениях АЭС, НИИ, химических производствах - где требуется соответствие нормам Росатома

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковую высоту стенки - 110 мм. Разница более чем +-2 мм может нарушить плотность соединения.
• Просверливайте отверстия точно по контуру угла, чтобы избежать деформаций. Используйте свёрла по металлу с острым наконечником.
• После монтажа проверьте целостность цинкового слоя - при повреждении обработайте место антикоррозийным составом.
• Для удобства сборки можно предварительно собрать несколько углов на столе, чтобы убедиться в правильности расположения перед фиксацией к потолку или стене.
• Артикул 7007474 и обозначение RBV 140 F FT - это один и тот же продукт; при заказе указывайте любой из них.
